时间：2008-3-3 文章来源：太平洋电脑网 阅读次数: 阅读次数:13739 最近市场上出现大量的所谓8400GS跳线可改8600GT的显示卡，铭鑫显卡诚挚的敬告广大消费者，这种显卡仅是在与大家玩一个名称游戏，只是让8400GS的显示卡，在显示上变成8600GT，而对实际性能没有任何帮助！相关评测已经有太平洋电脑做出，链接如下:http://www.pconline.com.cn/diy/graphics/reviews/0802/1232891.html 1 前言 每年春节过后的两个月都是DIY市场的传统销售旺季，不少商家都会把握这个机会，在Q2新产品推出之前清空库存产品。 临近这个时间，不少上代的显卡产品都降价至399元以完成最后的冲刺，每逢这个时段，市面上都有不少高性价比的产品涌现。GeForce 8600GT和GeForce 8400GS是nVIDIA 8系列中，分别面向中端市场和低端市场的两款显卡，步入2008，不少品牌的8600GT已经打出了599元的低价，8400GS更是降至399元以下，吸引了大量消费者的眼球。 以更低的价格购买性能更好的显卡，不少消费者都追求性价比更高的产品，但这个是一分价钱一分货的消费市场，面对市面上一些过分夸大的信息，消费者也需要进行适当的过滤。近来我们就看到了一项关于GeForce 8400GS通过神奇跳线，可以变成8600GT的新闻报道，到底是不是真的那么神奇呢？我们知道公版8600GT的性能是公版8400GS的两倍以上，这类399元的8400GS真的能够通过跳线变成8600GT吗？相信有很多朋友都关心这个问题，我们PConline评测室就特意从市面上搜集了一张带有这个神奇跳线设计的8400GS显卡，本着反映事实的精神，我们将在第一时间为大家带来这类显卡的评测报道。
近来市场涌现了大批具备神奇跳线的8400GS显卡，据称能够通过跳线变成8600GT
2 G84核心打造:神奇跳线8400GS显卡赏析
卸开显卡散热器，我们看见在这款送测的8400GS PCB板上焊了两颗奇梦达的DDR3显存颗粒，显存速度被打磨成“XP”，因此无法判断其显存速度，但从GPU-Z中我们可以得到信息，显卡的显存运行频率为1200Mhz。从这款G84核心的8400GS仅具备两颗显存颗粒的情况下我们也得知，显卡的显存位宽将锁定为64bit，而不会达到8600GT的128bit。关键的是G84核心的8400GS能否通过显卡设计的跳线，从GeForce 8400GS的核心架构跳至GeForce 8600GT的核心规格，而关于这点，我们也将在下面为大家来解读。
G84核心的8400GS 采用的并不是GeForce 8400GS的G86-213显示核心，而是采用了代号为G84-53-A2的显示核心。我们知道衍生自G84核心的显卡目前有GeForce 8600GT和GeForce 8600GTS两个型号，因此据称这款产品能够通过跳线的方法，从8400GS变成8600GT，到底是不是这么神奇呢？我们待会就将从对比评测中体验。
显卡提供了DVI+HDMI+TV-OUT输出接口
设计在显示核心旁边的跳线 设计在显示核心旁边的跳线，据称通过跳线就能在8400GS和8600GT两个模式中切换，究竟显卡能否通过这个神奇的跳线免费获得性能的提升呢？我们下面来看看。

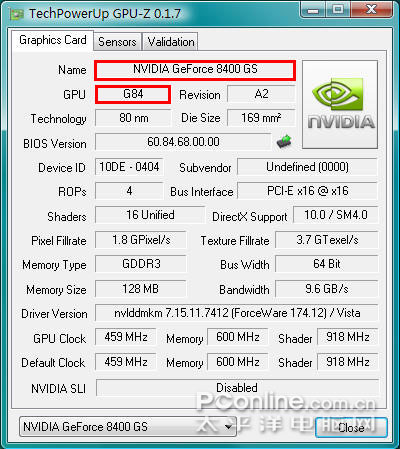

3 核心信息对比:神奇跳线8400GS VS 公版8400GS G84-53核心：nVIDIA GeForce 8400GS核心信息
首先，我们来看看这类带有神奇跳线的8400GS的核心信息，从最新的GPU-Z识别中，我们确切看到了这类显卡的显卡型号为GeForce 8400GS，但却采用了G84显示核心，这和我们在拆解中看到的信息是一致的，显卡采用了GDDR3显存颗粒，拥有128M显存容量，核心频率为460Mhz，显存频率1200Mhz，核心Shader频率918Mhz。而值得注意的是，这张采用了G84-53核心的8400GS显存位宽为64bit，而Unit Shader则为16个，并且具备了4个ROPs单元，这和G86-213显示核心的GeForce 8400GS的显示信息是一致的。下面我们来对比公版8400GS的核心信息看看。 G86-213核心：公版nVIDIA GeForce 8400GS核心信息
可以看出，采用了G84-53显示核心的8400GS，在使用跳线之前核心规格和采用了G86-213显示核心的公版8400GS是一样的，当然它们被GPU-Z识别出来的显示核心不一样，神奇跳线版8400GS的核心为G84，而公版nVIDIA GeForce 8400GS的核心则为G86，同时，它们间的核心面积也是有区别的。下面我们来看看使用神奇跳线后的（G84）8400GS的核心信息。
4 核心信息对比:神奇跳线8400GS VS 8600GT G84-53核心：神奇跳线变身成为8600GT！
经过神奇跳线后，我们发觉这张（G84）8400GS在GPU-Z上的信息的确改变了，显卡型号被识别为nVIDIA GeForce 8600GT，但同时也留意到，尽管经过了显卡的神奇跳线，G84-53核心的8600GT的显存位宽仍然为64bit，同时Unit Shader也是16个，ROPs单元也为4个。这个规格和G86-213核心的公版8400GS是一样的，当然我们可以认为这和GPU-Z的识别错误也有关系，重要的还是显卡的性能，通过跳线后能否达到接近8600GT的级别，这点我们将会在下面的评测中来体现。接下来我们再来对比公版8600GT的核心信息看看。 G84-300核心：真 8600GT核心信息
我们看见，采用了G84-300核心GeForce 8600GT的核心信息，它具备了32个Unit Shader单元，ROPs数目为8个，而显存位宽也达到了128bit，这和上面的“8600GT”还是有着较大区别的。在了解了（G84）8400GS、公版GeForce 8400GS和GeForce 8600GT三者的核心差异后，下面正式来看看采用了G84-53核心8400GS的性能。
5 评测平台及评测说明
本次评测中，我们采用了较为主流的双核Intel平台Pentium E2140，而为了对比G84核心的GeForce 8400GS，我们还加入了nVIDIA GeForce 8600GT、公版nVIDIA GeForce 8400GS及超频版的GeForce 8400GS（600/1200/SP:1200）为参考对象，测试工具采用了3DMark2006，并且锁定在1280 * 1024 0AA/0AF下进行测试。
6 对比评测-3DMark06性能评测 3DMark06 分项计算公式： HDR/SM3.0 得分 = 100 x 0.5 x (SM3 GT1 fps + SM3 GT2 fps) CPU 得分 = 2500 x Sqrt( CPU1 fps * CPU2 fps) SM2.0 得分 = 120 x 0.5 x (SM2 GT1 fps + SM2 GT2 fps) * Sqrt即平方根 测试相关公式： SM3.0 硬件设备GS得分 = 0.5 x (SM2S + HDRSM3S) SM2.0 硬件设备GS得分 = 0.75 x SM2S 3DMark06 总分的计算公式： 3DMark06 总分 = 2.5 x 1.0/（( 1.7/GS + 0.3/CPU得分)/2）
3DMark06的标准评测包括两个HDR评测两个SM3.0图形评测。3Dmark06还首次使用了AGEIA公司的PhysX物理引擎，用CPU模拟物理引擎计算，这是3Dmark06的一个闪亮的特色。CPU评测的成绩被强制加入到总分里面去，Futuremark揭示了未来游戏发展的方向，CPU/GPU应该获得更好的平衡。

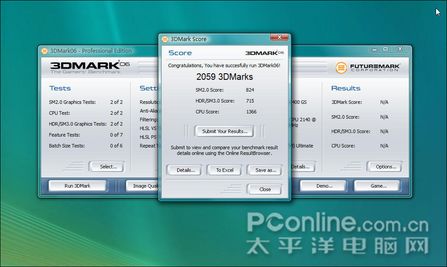

G84核心GeForce 8400GS测试成绩
公版nVIDIA GeForce 8400GS测试成绩
G84核心8400GS跳线（8600GT）测试成绩
GeForce 8600GT（600/1200/SP:1200）测试成绩
超频版8400GS（600/1200/SP:1200）测试成绩
7 PConline评测室总结：
通过上面的测试对比成绩，我们基本可以确认，这类采用了G84-53核心的GeForce 8400GS和G86-213核心的GeForce 8400GS在性能上是没有太大差别的，在使用了显卡提供的神奇跳线后，尽管核心信息显示为GeForce 8600GT，但它充其量也仅是一款超频版的8400GS，在3D性能上和同频率的8400GS没有太大区别。 从市场的信息得知，目前这类采用了G84-53核心的GeForce 8400GS售价都在399元——349元之间，和一般的GeForce 8400GS售价无异，对于那类希望通过“神奇跳线”将显卡性能提高至接近8600GT的朋友，还是最好取消这个念头，一分价钱一分货始终是这个市场的规则。但热衷于尝新，并且不希望对显卡有太大投资的朋友，这类显卡还是有一定吸引力的。 原文链接：http://www.pconline.com.cn/diy/graphics/reviews/0802/1232891.html
|
