铭鑫图能剑 HD3690N-256D3统一版显卡评测

时间:2008-6-4  文章来源:第三媒体  阅读次数: 10635

[1]· Radeon HD 3690芯片组发布

2007年底,AMD-ATI发布了隶属于Radeon HD3000系列显卡的新一代显示核心RV670,采用RV670显示核心的两款重量级显卡Radeon HD3870/3850一时间成为了性能级显卡产品中最受欢迎的硬件产品,AMD-ATI凭借业界领先的制造工艺,不但使其性能达到了较高的级别,并且还加入了DirectX 10.1以及完整的UVD高清视频解码单元,并且最新的PowerPlay节能技术也被首次加入到了桌面平台的高性能显卡当中。

2008年1月23日,AMD-ATI正式发布了Radeon HD3000系列的全线显卡产品,其中包括双RV670显示核心的新一代高端Radeon HD3870 X2,还有面向中低端用户的Radeon HD3600/3400系列显卡,新显卡产品各方面的改良和优点很多。然而其中的Radeon HD 3690这款产品是一款针对亚太地区的特别产品,并不会在国外推出。



[2]· Radeon HD 3690芯片组规格

Radeon HD3690显卡虽然隶属于Radeon HD3600系列,但他却拥有AMD-ATI目前综合能力最强劲的单核心显卡Radeon HD3800系列的显示核心,新一代RV670显示核心不但保持优秀的R600架构,并且加入了DirectX 10.1的支持,另外UVD高清解码单元的植入也让RV670拥有了强大的高清解码能力,可以说RV670是AMD-ATI目前最全面且最强劲的显示核心,而AMD-ATI最新发布的新一代主流显卡Radeon HD3690仍然采用了RV670显示核心,除了比Radeon HD3870/3850的显存位宽减少的一半以外,其他规格与他们均处在相同的水平上。

Radeon HD3690采用了RV670显示核心,核心规格方面没有做任何精简,保持了完成的320个统一渲染单元,并且支持DirectX 10.1以及PCI Express 2.0接口规范。Radeon HD3690的显存位宽为128bit,默认核心/显存频率与公版Radeon HD3850保持一致,显卡厂商还会推出频率更高的Radeon HD3690显卡产品,从而达到接近公版Radeon HD3850性能的目的。与Radeon HD3870/3850一样,Radeon HD3690同样支持AMD-ATI最新的CrossFire技术,支持AMD-ATI的PowerPlay节能技术,以及最新的DirectX 10.1技术。



[3]· Radeon HD 3690芯片组目标

Radeon HD 3690主要面对的产品为NVIDIA方面的GeForce 8600GTS和售价达到千元以上的GeForce 8800GS,并且预计还有可能会与NVIDIA的GeForce 9600GT对比。从以往的测试成绩来看,采用256MB显存的Radeon HD3850与GeForce 8800GT 256MB的性能相差不多,而NVIDIA不久前推出的Geforce 8800GS显卡精简的了流处理数量,显存位宽也有所降低,从规格上我们可以初步判断,Radeon HD3690的性能很有可能与千元左右的Geforce 8800GS不相上下。Radeon HD 3690这款产品是一款针对亚太地区的特别产品,并不会在国外推出。并且这一系列产品并不像NVIDIA的GeForce 8800GS那样是一款过渡性产品,HD 3690的供货量十分充足,并且会长期在亚太市场上出现。

于此同时AMD还推出了HD3650显卡,HD3690/3650两款产品均属于Radeon HD 3000这一代产品,其中四个数字中的第二个“6”,代表了中端系列产品,“90”以及“50”两组数字均表示这两款产品分别属于AMD中端产品中的旗舰型号和普通型号。



[4]· 铭鑫图能剑HD3690N-256D3统一版显卡简介一

铭鑫图能剑统一版HD3690N显卡采用红色PCB设计,基于RV670显示核心,55nm制造工艺。显卡内建320个Streaming Processor处理单元,支持DirectX 10.1和、Shader Model 4.1特效,同时还集成了UVD引擎,支持H.264和VC-1的全硬件视频解码,核心内置的5.1声道数字声卡以及HDMI输出能力。

供电方面,显卡采用了核心与显存分体式供电,用料上选用了全固态电容与全封闭式电感线圈,配合高品质MOS管,加上一个6pin外接供电,保证了显卡长期稳定的运行。

散热方面,显卡采用了压固扇形散热片+多扇叶的风扇组合,扇形设计大大增大了散热面积,达到更好的散热效果,为显卡稳定运行提供了保障。



[5]· 铭鑫图能剑HD3690N-256D3统一版显卡简介二

显存方面,显卡搭载了三星1.2ns GDDR3显存颗粒,构成了256M/128bit显存规格,默认频率高达670MHz/1660MHz,满足主流游戏玩家的使用需求。

显卡背面

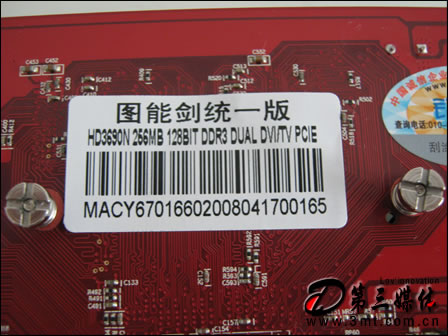

显卡标签

输出接口方面,显卡提供了目前市场上主流的双DVI+HDTV的输出组合方案,满足了大多数用户的使用需求,通过HDMI转接头能够实现高清视频输出。



[6]· 测试平台介绍

在进行测试之前我们首先来了解一下我们这次测试所使用的测试平台:我们采用的CPU是intel Core2 Duo E6300,主板为华硕P5K SE,显卡方面采用的是我们的测试对象铭鑫图能剑HD3690N-256D3统一版显卡,内存方面我们用了2条1GB容量的金士顿 DDR2 800内存,160GB希捷硬盘,金河田 ATX-S628 500W电源。操作系统是Windows XP。

我们的测试从处理器测试、3D图形测试、整机测试几个方面进行的,我们就选择了这几款有针对性的测试软件来进行测试。介绍完毕我们下面就开始来进行测试吧。



[7]· CPU-Z测试

CPU测试

主板测试

内存测试

我们的测试平台运行在333M外频/1333M前端总线频率。



[8]· 测试平台CPU性能:Super Pai测试

52万行测试

104万行测试

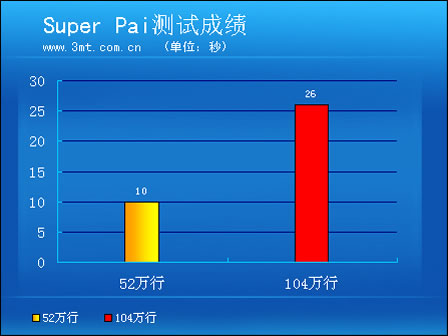

Super Pai测试成绩



[9]· 铭鑫图能剑HD3690N性能测试:3DMARK 03、05测试

3DMARK 03测试结果

3DMARK 05测试结果

3D MARK 03、05测试成绩对比



[10]· 铭鑫图能剑HD3690N性能测试:3D MARK 06测试

3DMARK 06测试结果

3DMARK 06测试成绩



[11]· 铭鑫图能剑HD3690N性能测试:SisoftWare Sandra 2007测试

Processor Arithmetic测试

Processor Arithmetic测试成绩

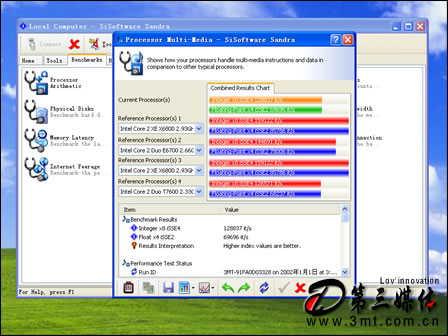

Processor Multi-Media测试

Processor Multi-Media测试成绩

File Systems测试

File Systems测试成绩

Memory Bandwidth测试

Memory Bandwidth测试成绩

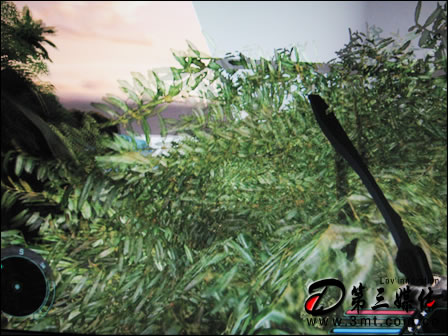

[12]· 铭鑫图能剑HD3690N游戏测试一: FarCry游戏测试

《孤岛惊魂》是Ubisoft发行的又一大力作,场面宏大,具有完美的战斗刺激和优秀的画面效果和背景。它在很大程度上给玩家带来了最新潮、最前卫的射击快感。同前作相比,画面和音效等方面几乎代表目前最先进的游戏制作技术,大量采用DirectX9渲染的游戏FarCry,2004年度最佳FPS游戏之一,整个游戏画面显得相当逼真,粒子效果、特殊效果、环境渲染质量、阴影效果、光照效果均达到相当高的水准;但与此同时,也对显卡和整机的性能提出了比较大的考验。

由育碧旗下Crytek制作组开发的《FarCry》中文名为《孤岛惊魂》,采用名为“X岛”的图形引擎,在表现一些充满各种植物的热带丛林岛屿方面效果惊人。玩家可以直接看到两公里以内的物体,该引擎还支持一种叫作“polybump”的特效,《DOOM3》中也应用了类似的技术,利用该特效即使在物体多边形数不是很多的情况下也能给人一种十分逼真的感觉。在一些动态光源的情况下能够展现逼真的光影效果。而在物体建模方面分成了主体和纹理两个方面,例如用25万个多边形表现整个物体而用几千个多边形表现其上的一些纹理效果,这样我们可以看到角色身上的衣服褶皱、耳朵等以往常以贴图表现的东西真正的具有了实体,如果细致观察的话还会发现随着光线角度的不同其投影的变化也是极为真实。

FarCry游戏测试成绩



[13]· 铭鑫图能剑HD3690N游戏测试二:Prey游戏测试

《Prey》是第一人称射击游戏,第一人称射击游戏无疑是今年游戏市场的主角,无论PC平台还是次世代平台,所有新作发布都无一列外地受到广大玩家的关注,这也再次印证了FPS在整个游戏市场上的独特地位。《Prey》拥有幻想式的视觉效果,让玩家回归一种自我宣扬的宏大故事情节中。华丽的画面和极佳的物理特效配合得天衣无缝,独特的360度场景设计更是前所未见。

Prey游戏测试成绩



[14]· 铭鑫图能剑HD3690N游戏测试三:QUAKE 4游戏测试

《QUAKE 4》将会是系列中第一款让你扮演真正有名字的主角的游戏。他是一名太空舰队队员,名叫Matthew Kane,是突击队中的精锐,有着神秘的过去。Kane被派遣到Rhino 小队中,这个小组和多个小组一起被派进攻strogg 的故乡——Stroggos行星。实际上,《QUAKE 4》是《QUAKE 2》的后续之作。在《QUAKE 2》中,主人公是一个无名的太空船员,他的任务是击退恶心的strogg,这些strogg为捕捉到的生物装上机械部分来改进他们的身体,然后为他们植入神经控制将他们转变为没有头脑的奴隶。游戏的巅峰战斗发生在Stroggos行星上,主人公来到这个行星,杀掉了stogg的首领“makron”,可惜这个致命的打击并没有结束这场斗争。现在地球派遣了像Rhino 小队这样的太空舰队进攻strogg行星,以永久地解除整个宇宙受到的威胁。这一个游戏软件就是毁灭战士3(Doom3)的软件引擎,它将给所有显卡一个复杂光影下的试验。

QUAKE 4游戏测试成绩



[15]· 铭鑫图能剑HD3690N测试:PC MARK 05测试

PC MARK 05测试结果

PC MARK 05测试成绩



[16]· 铭鑫图能剑HD3690N-256D3统一版显卡评测总结

通过上面的测试,我们已经对铭鑫图能剑HD3690N-256D3统一版显卡性能有了一定的了解,下面我就将上面的测试进行总结,让大家更清晰的来了解这款显卡的性能。

第一、精良的做工。显卡采用了非公版设计,开放式的散热器以及去固态电容供电,做工堪比一线大厂,保证了显卡能够长时间稳定的运行,从而表现出更好的性能。

第二、出色的性能。通过上面的测试我们已经知道了铭鑫图能剑HD3690N-256D3统一版显卡拥有强劲的性能,3DMark 06得分达到了7555分,这已经说明了一切。

第三、超高的性价比。铭鑫图能剑HD3690N-256D3统一版显卡拥有强劲的性能表现,同时其售价低于同规格显卡很多,性价比非常出色。

从上面的测试我们可以清楚的看到显卡在3D性能测试中出色的表现,游戏测试中提供了逼真的显示效果,毫不逊色于一线大厂的同规格产品,相比同规格显卡又具有很强的价格优势,所以说铭鑫图能剑HD3690N-256D3统一版显卡是一款高性价比的超值显卡。
