时间：2009-1-12 文章来源：硬派网 阅读次数: 12733 第1页：产品介绍：用料实在5相供电+固态电容 最近半年以来最炙手可热的显卡绝对非Radeon HD4850莫属。凭借出色的性能，占据了千元左右显卡市场的大半壁江山。最初Radeon HD4850全是清一色的公版设计，各个厂商之间的差异很小，而随着时间的推移目前已经有数款非公版推出，而且有些厂商还颇为用心的为HD4580增加诸多特色功能。 最近我们显卡频道收到的铭鑫图能剑HD4850惊雷版则是HD4850非公版+特色功能版的一个结合体。其采用成本优化更佳的非公版PCB，同时用热管散热器替代噪音和温度令玩家“极其抓狂”的公版散热器，并增加了双BIOS切换功能，让玩家通过直接拨动BIOS切换开关实现真正的永久超频。
◆产品介绍：风格朴实，但用料实在5相供电+全固态电容 铭鑫HD4580惊雷版的附件不多，但用户平时经常用到的DVI转接头、分量色差视频线以及外接电源线全都具备，而且显卡的PCI-E、DVI以及CrossFire金手指上都给了一个保护套，防止外露接口磕碰。从此可以看出厂商是颇为细心的。
为了保证显卡能有一个比较好的散热效果，HD4580惊雷版采用了双槽设计，搭配了超频三的爱琴海热管散热器。
揭开散热器我们能看到显卡整个PCB的设计情况。红色PCB已经是多数A卡的标志颜色，供电模块在PCB上分布在左右两端，分别为显存和核心供电。搭配的5个电感都是目前高端显卡常用的封闭式，组成5相供电模块。靠近PCB左侧的3相是为RV770显示核心供电，而靠近PCB右侧的2相是为显存供电。
周边辅助电容全部采用固态电容，即使长时间使用也没有爆浆的危险。虽然PCB设计上相比公版略有缩减，但大家都知道出色的非公版设计绝对可以做到，节省成本和保证性能与稳定性兼顾的效果。 第2页：产品介绍：散热器更强配超频三爱琴海 铭鑫HD4580惊雷版核心采用55nm工艺的RV770，具备800个流处理器，支持DirectX10.1以及H.264/VC1的全硬件解码，同时内置数字声卡，属于游戏与高清全能。
虽然是55nm的工艺，但是RV770的功耗仍然不小，因此铭鑫用超频三的爱琴海替代了公版散热器。爱琴海采用3组热管和显卡核心直接接触，热管热量导入超大面积的鳍片后，由风扇进行散热。在起初购买公版HD4580的用户都将散热器更换为超频三的爱琴海，可见超频三的爱琴海在DIY中的口碑不错。
要知道如果单独购买这个散热器就要花费近200元。 显卡在周边设计方面也显得比较细心，例如显卡侧上方增加了防变形的金属条，散热器底面接触显存的地方也增加了防压橡胶垫片。
在输出接口方面，现显卡采用双DIV设计，没有太多突破。个人感觉如果将其中一个DIV换成HDMI更为实用。 第3页：产品介绍：双BIOS，超频越来越简单 现在超频显卡绝不仅仅只是少数DIY玩家的专利，越来越多的电脑用户都知道如何去超频显卡。这一方面是得益于现在的显卡本身都具有一定的超频能力，另一方面则是因为显卡超频软件的易用度更为方便。
当然还有比超频软件更为简单的方式，像铭鑫HD4580惊雷版这样内置两个BIOS，一个是默认频率的BIOS，另一个是超频频率的BIOS。用户只需要通过一个开关就可以切换频率。相对来说，更简单。 铭鑫HD4580惊雷版的两个BIOS芯片从PCB背面可以看到，其型号为。通过显卡背板的两档波动动开关切换。开关上注明了H和N两种当位模式。H自然表示高频，N则是普通频率。 以下是铭鑫HD4580惊雷版两种模式预置的频率： H：625MHz/2000MHz. V：650MHz/2100MHz
拨动到H档位后，用户可以将显卡的核心超频25MHz，显存超频100MHz。不过你不难发现，两种档位的频率变化不大，我们实测后也发现，H档位下的性能比V档位也只有5%左右的性能提升。 第4页：简单思考：自己定制更合理的双BIOS 前面说到，铭鑫预置的两种模式的频率变化很小。很显然厂商给出的预置频率是相当保守的。作为玩家，肯定人人都想把硬件的极限性能发挥出来。我们能不能自己动手解决呢？答案自然是有。
经过初步的测试，这款显卡最高超频极限频率我们发现可以大约在核心750MHz，显存2500MHz附近。因此我们完全可以有理由将显卡的H模式BIOS提升到更高频率。实现方式很简单，只要通过ATI BIOS编辑工具，修改BIOS频率值后，刷新回H模式BIOS内即可。
同理，N模式普通频率下，我们可能进行的工作都是上网、看片以及运行低负载游戏，因此我们可以将频率再适当调低，达到更好的节能效果。 下面我们就将实际操作，来实现我们刚才的想法。 第5页：升级BIOS手记一：拉高H模式超频上限 前面讲到铭鑫HD4850惊雷版预置的H模式BIOS频率为650/2200MHz，经过实际的超频测试，我们发现这块显卡超频极限频率在750MHz/2500MHz可以稳定运行。可以看到预置的H模式BIOS相当的保守，对于追求超频显卡的玩家，肯定不会让显卡只是这么小超一下。我们现在要做的就是把H模式BIOS频率拉高彻底发挥出显卡的超频潜力。 实现步骤： 操作步骤非常并不复杂，首先我们用GPU-Z提取出H模式的BIOS，然后用Radeon BIOS Editor修改频率，最后用ATI Winflash刷新回BIOS即可。下面是要用到的三个软件的下载地址。 GPU-Z （最新版本v0.3.1，2009年1月4日），下载地址（Techpowerup网站）； Radeon Bios Editor（最新版本v1.18，2008年12月10日），下载地址（Techpowerup网站）； Winflash （最新版本2.0.1.5，2008年12月5日），下载地址（Techpowerup网站）； 接下来看看我们实际操作的过程。 用GPU-Z提取出H模式BIOS，注意，提取和刷新H模式下BIOS时，BIOS档位开关必须在H档位，同理刷新和提取N模式下BIOS时，BIOS档位开关也必须在N档位。

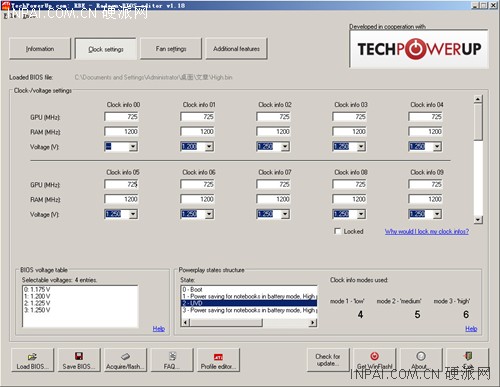

用Radeon BIOS Editor1.18打开刚刚保存的H模式BIOS，切换到Clock Setting标签下，设置新的频率值。刚才说过这款显卡我们测试在750MHz/2500MHz超频频率下可以稳定运行，不过为了能让显卡长时间超频更稳定，因此我们把频率稍稍降低，把核心频率都提升到725MHz，显存频率提升到2400MHz。
修改后点击Save BIOS保存，重命名一个新的文件名即可。 最后用WinFlash软件载入修改后的BIOS文件，点击“程序”，几十秒后BIOS刷新完成，重新启动电脑，修改后的BIOS即可生效。 第6页：升级BIOS手记二：降低N模式BIOS频率 在我们使用电脑进行上网、办公以及看片的时候，并不需要显卡进行全负荷工作，因此我们的想法是，将先看到的N模式BIOS频率进一步降低，以达到更好的节能效果。玩大型游戏时，我们再切换到刚才修改的H模式BIOS，让显卡超频运行。 提取出显卡原有的N模式BIOS后，我们发现，其频率没有分段，全部是统一的625MHz/2000MHz。很显然，我们平时并不需要让显卡工作在这么高的频率下，因此我们的预算是将N模式的BIOS频率降低到500MHz/1200MHz。
这样，在上网、看片时间显卡的功耗可以进一步降低，同时这个频率也可以轻松应付一些要求不高的网游，如跑跑卡丁车等等。如果需要玩大型3D游戏时，再切换回H模式下。 刷新方式同理，一定要注意的是刷新时必须将BIOS档位开关切换到N档位。 第7页：测试平台介绍
测试项目全部为目前对系统配置要求比较要的热门游戏，以及权威3D图形测试软件3DMark VANTAGE。我们分别测试了显卡在其预置的N模式（625MHz/2000MHz）、H模式（650MHz/2100MHz）BIOS以及我们自己修改的更高频率的H模式（725MHz/2400MHz）BIOS下的性能表现。 第8页：性能测试——3DMARK VANTAGE

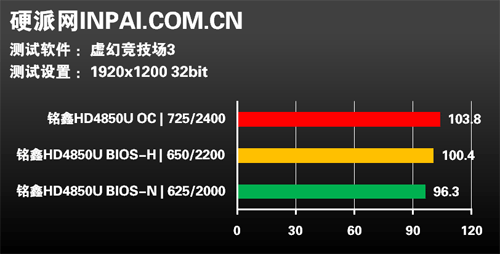

第9页：性能测试——虚幻竞技场3
第10页：性能测试——使命召唤5
第11页：性能测试——孤岛危机：弹头
第12页：性能测试——孤岛惊魂2
第13页：性能测试——极品飞车12:无间追踪
第14页：总结：949价格炮轰市场，你说值不值 通过测试可以看到，铭鑫HD4850惊雷版的超频性能相当出色，并且通过显卡本身具备的双BIOS特色，我们对N和H两种BIOS模式的频率进行了改进，更能充分发挥出这款显卡的最大潜力。即使对超频方法不熟悉的用户，可以对显卡玩一把疯狂超频。 在其内置H模式BIOS频率下，相对公版HD4580性能有5%的超越，而刷新我们提频后的H模式BIOS，性能提升则达到了15%。
目前这款显卡市场报价为949元，RV770核心的HD4580的性能玩家有目共睹，949元的价格基本上已经是目前市售HD4850的最低价格，比较超值。 后记：铭鑫HD4850惊雷版的双BIOS功能如果玩家仔细挖掘的话，还有许多玩法，动手能力强的玩家甚至可以将其BIOS频率进一步修改，例如根据自己的需要N模式可以尝试修改成更低频率和电压，这样节能效果更好。H模式的BIOS，如果你的显卡具有更强的超频能力，则完全可以调节到更高，充分发挥RV770核心的潜力。
