浅析GTX460背板温控对CPU超频的意义

时间:2010-10-22  资料来源:pconline 阅读次数: 6838

分享按钮

  看过《prison break》的朋友应该明白,Michael Scofield越的不仅仅是狱——当然更不是寂寞,而是一种规则,他所挑战的,不仅是“公司”,更是人类创造力的极限。从一颗4英寸长的螺钉开始,他扭开了连续四季的料事如诸葛、谋如艾森豪威尔。而从本质上分析,是主角作为一名结构工程师,所具备的全局观和整体观,决定了越狱事业的成功。

  那么,对于一名渴望越过频率监狱的玩家来说,什么叫“整体观”呢?每一个玩家都是机箱内部的“结构工程师”,我们在设定一个频率目标或者温控目标的时候,能否从大局出发,立足机箱整体环境的高度,整理出全面立体的散热思路,决定了您是否能break掉频率的桎梏。例如,我希望将CPU和内存都超得无与伦比,OK,那么,您是鼠目寸光的单着眼于二者的调试,还是将目光高瞻远瞩到“千里之外”的显卡PCB上?

  下面,饼干通过对铭鑫中国玩家版GTX460的个案分析,运用环境效应学的原理,为大家说明显卡的PCB背板温度,对超频幅度、稳定性以及温控的环境效应学意义。

1 1
温室效应以及城市热岛效应,别以为机箱里没这些烂事儿

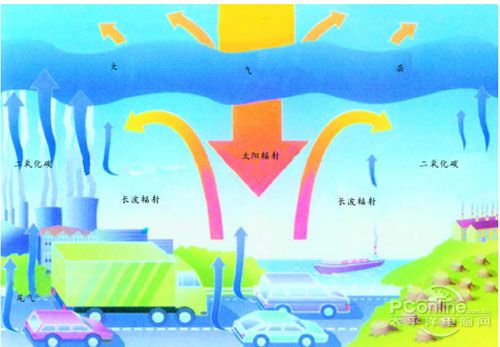

  什么是环境效应学?对不起,它不是一个晦涩的学术名词,而是时刻发生在我们身边的现象:温室效应,这是一个最典型的环境效应,二氧化碳淤积,导致全球气温上升;还有,热岛效应,是的,就是你在6点半的堵车长龙上空,经常能够看到的那层滚滚升腾的热浪;

1

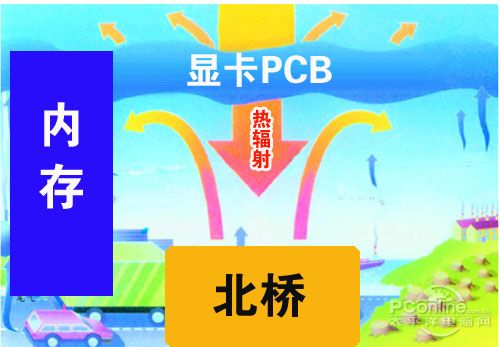

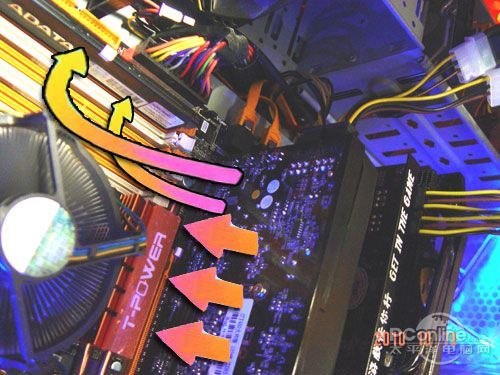

  在我们的机箱内部,同样存在着现代都市人必须忍受的“城市热岛效应”和“全球温室效应”。想象一下,超频时系统的工作状态,各位发热巨头济济一堂,CPU、Moseft场效应管以及北桥芯片,争相以热对流的方式,燃烧着机箱内的每一寸空气。假设某个疯狂的家伙,此时在来把火上浇油...

1

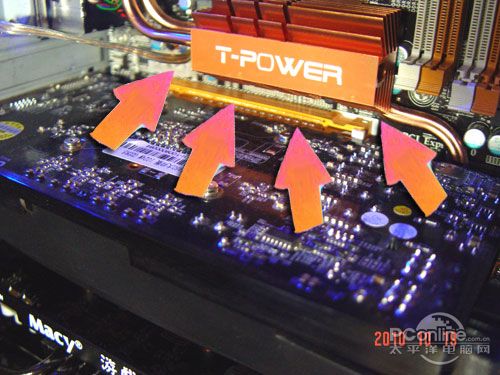

  不幸的是,这个疯狂的家伙,正是我们的显卡——确切来说,是我们的显卡PCB背板。PCB背板主要通过两种方式影响机箱内部的环境热效应:辐射和传导。

1
   传导就是我们通常说的“空气被加热了”

1

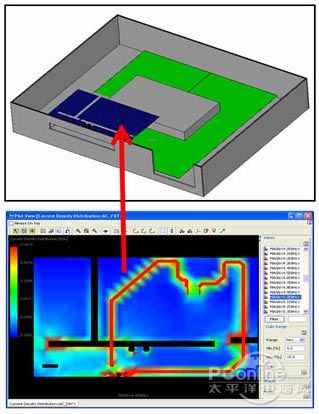

  目前大部分厂商通过缩短PCB尺寸达到节省用料成本的目的,而厂商则采用双面印刷的技术,在PCB背部也印上电路,以充分利用PCB萎缩后有限的印刷面积。而辐射,则是由印刷在PCB背板上的电路,在工作时产生的电磁辐射。

1
   散热器还是平底锅?

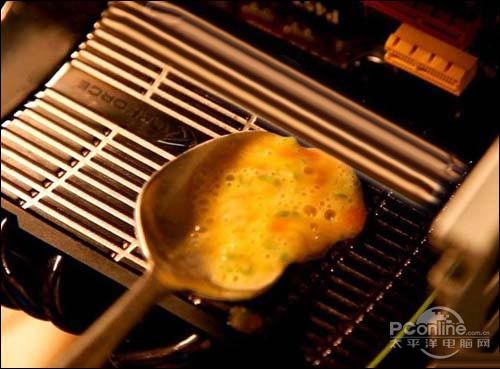

  显卡背板的温度具体有多高?先来看看使用显卡正面散热器煎鸡蛋的图片。此时该散热器的表面温度为87摄氏度。

1

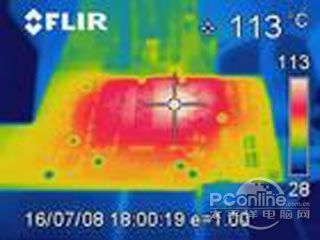

   转换到显卡PCB背板,此时的温度为113摄氏度,高出正面侧压式涡轮风扇的温度达25度!

  如何解决显卡PCB背板的发热问题?笔者特别咨询了相关的显卡工程师,得到了一些专业的建议:

  1、增加PCB的长度,这样可以增大PCB印刷面积,从而减少PCB背部的印刷电路数量,降低背部因印刷电路过多而导致的电磁辐射产热和串扰问题;2、通过更高能效的电容和电感配置,降低PCB背部显卡供电区域的发热量;3、采用高效散热风扇,通过降低GPU和正面印刷电路的发热量,降低PCB背部的发热量;4、降低核心工作电压,减少GPU发热量,原理同3。

  而这也正是笔者选择铭鑫GTX460玩家版作为示例卡的原因。

  1、铭鑫GTX460中国玩家版的默认电压为0.95V,而市售品牌的默认电压大部分集中在1.025--1.050V之间。

1

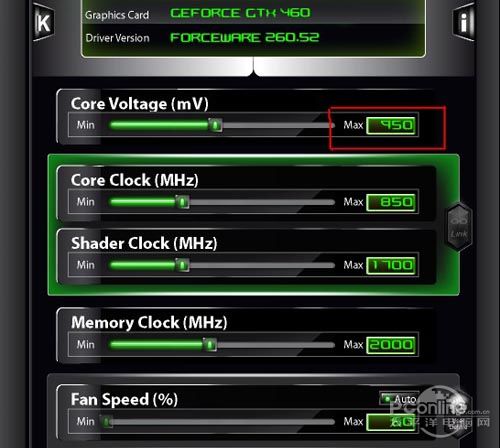

   铭鑫GTX460中国玩家版的默认电压史上绝低,而默认频率已经达到850MHz

  2、铭鑫GTX460中国玩家版采用带有5根0.6mm热管的超频3双风扇超静音散热器,不仅让GPU温控效果出色,更保持PCB背板的温度控制合理。但也正是因为如此夸张的热管设计,占用了SLI桥接卡的跨度空间,导致相对较难组建SLI系统。

1
庞大的镀镍5热管巨型散热系统

q

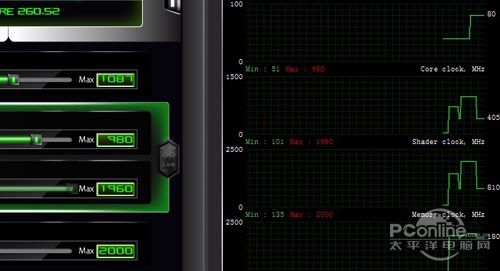

  而如此散热阵容的结果就是,通过AfterBurner的实时温度监控,可以看到超频至980MHz后,显卡待机温度为34,满载温度为80!

  3、铭鑫GTX460的PCB板较同类产品长出10%,采用黑化处理,让走线空间更为充裕,电路布局更为合理,有效降低辐射串扰,减少辐射串扰发热。而黑化处理则降低了PCB质材本身的导热率,有效减少传导式的发热。

1

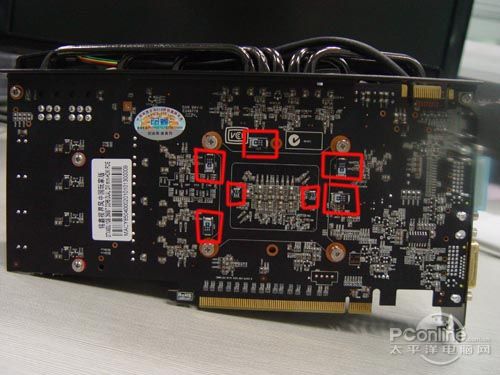

  铭鑫GTX460中国玩家版长出同类产品一大截,并且采用黑化处理,GPU供电部分布满高品质钽电容。

  4、供电部分这款产品采用意法半导体的超薄铁素体电感,MOS管则采用了日系厂商瑞萨LFPAK产品,LFPAK封装MOS管具有体积更小、效率高、性能更强等优点,其次LFPAK的散热效率非常高(近于零的超低热阻),还能从封装的顶部分散热量,为加装散热片辅助散热奠定了基础。

1

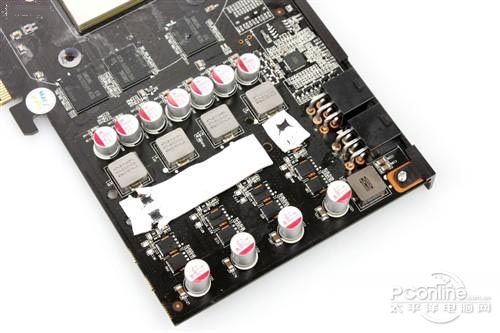

   高能效铁素体电感:原来的热点,变为今天的冰点。

  5、一个月之前中国超频玩家“Enoch”勇破GeForce GTX 460单卡3DMark Vantage Performance性能世界纪录,成为全球第一,用的正是这块神卡!笔者听闻此讯,遂萌生借意。

1

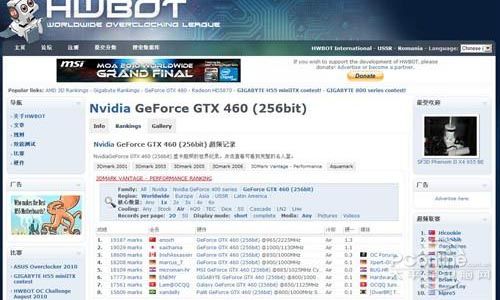

   铭鑫GTX460中国玩家版助Enoch摘取世界冠军

  下面列出一组铭鑫GTX460中国玩家版和某品牌GTX460非公版的功耗对比图:

1

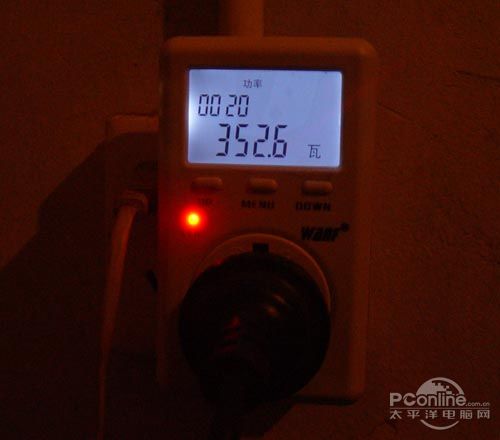

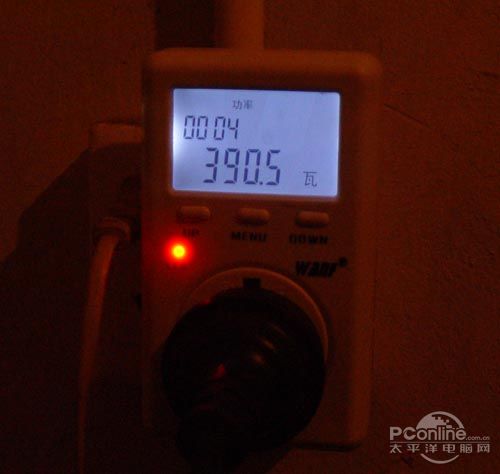

某品牌非公版GTX460待机功耗

1
铭鑫GTX460中国玩家版的待机功耗

  下面,我们来看看铭鑫GTX460中国玩家版的背板PCB温度和某品牌的对比图:

1

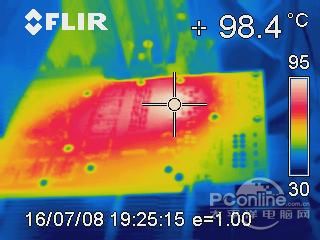

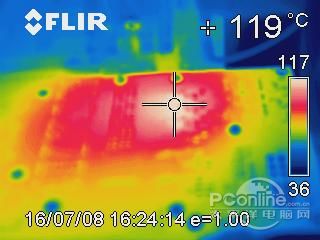

某品牌非公版GTX460工作在默认频率下的背板温度

1
铭鑫GTX460中国玩家版的背板温度

  铭鑫GTX460中国玩家版较同类产品的PCB背板温度低出22度

1

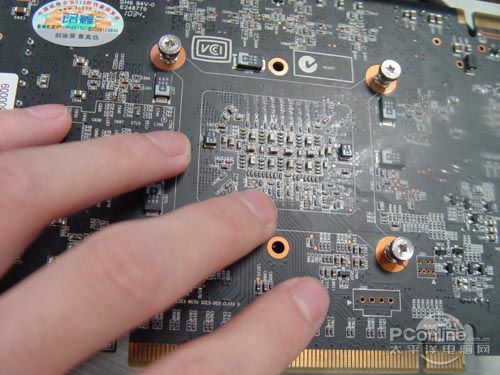

  手指能轻易放在满负荷工作1小时(地铁2033爽YY中...)后的显卡PCB背板上,不被“煎”。

1

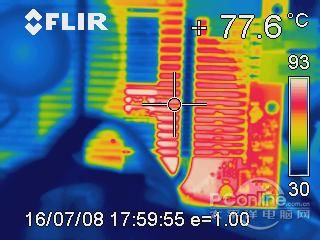

铭鑫GTX460中国玩家版上方的北桥温度

1

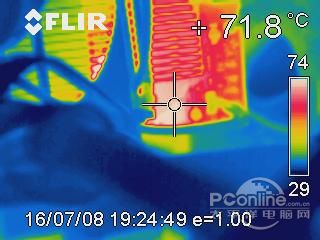

某品牌非公版GTX460上方的北桥温度

  在相同的实验条件(室温25摄氏度、电压0.966V、频率2.8GHz)下,位于两块卡上方的X58“北桥”芯片的温度。铭鑫460低出同类产品近5摄氏度。

  我们知道,X58的北桥温度对超频稳定性、超频幅度、CPU VTT加压幅度以及工作稳定性具有决定性影响。那下面来看看铭鑫460和同类产品间的i7 930平台超频对比截图:

1

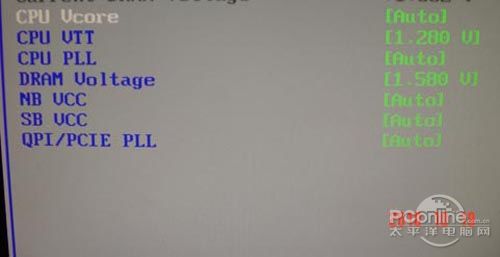

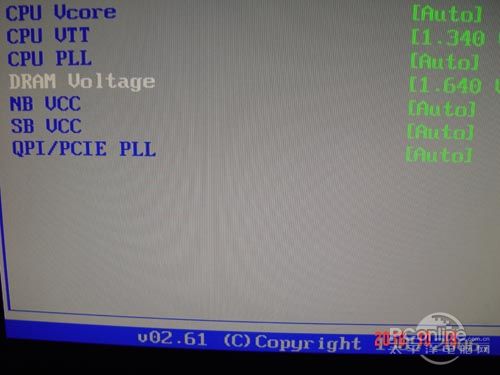

BIOS超频设置,目标为4GHz

1
铭鑫GTX460中国玩家版,此时i7 930 OC 4G的稳定电压

1
配置某品牌非公版GTX460,此时i7 930 OC 4G的稳定电压

1

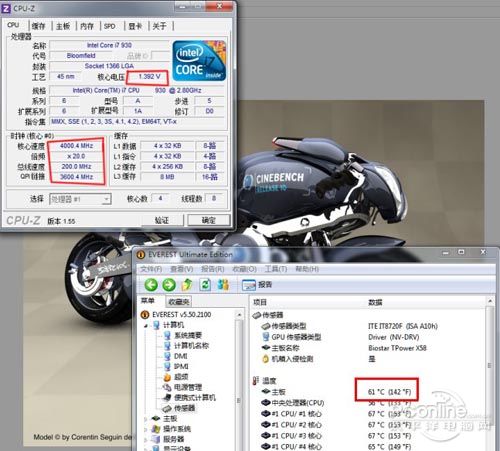

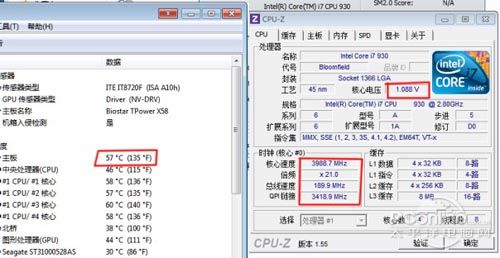

某品牌非公版GTX460,i7 930 OC 4G时的系统实时电压和主板“北桥”温度

1
铭鑫GTX460中国玩家版,i7 930 OC 4G时的系统实时电压和主板“北桥”温度

  从以上组图中我们可以看到,得益于铭鑫GTX460中国玩家版卓越的PCB背板温控,所带来的优秀的北桥温控,让系统能在更低的电压下,上到更高的频率,并且较同类产品的平台拥有更稳定的工作表现!

  下面进入常规的游戏测试:

1

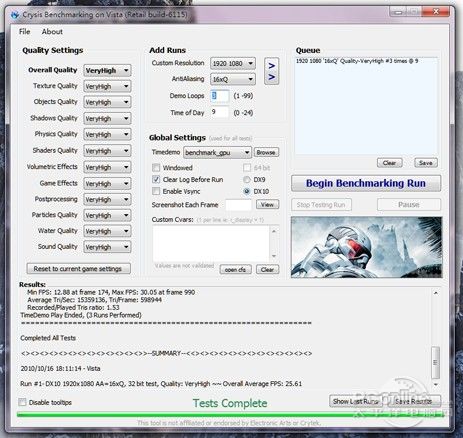

超频至930MHz后,Crysis极限画质 16XQ抗锯齿,25Fps,已经具备可玩性

1

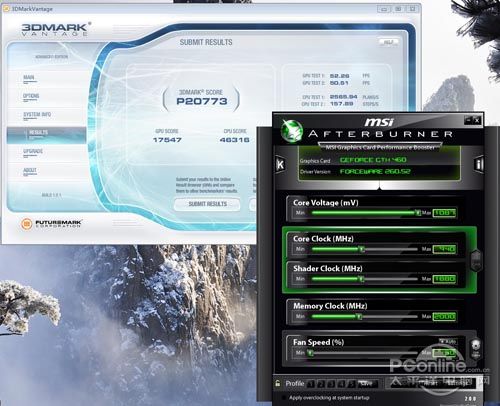

超频至930MHz后,3D Mark Vantage的理论游戏性能测试,GPU单项轻松破1W7

1
930MHz,《狂野西部》 DX10跑帧

1

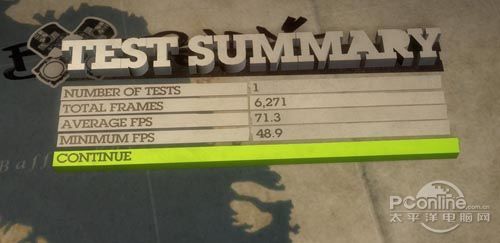

930MHz,《尘埃2》最高画质跑帧

1

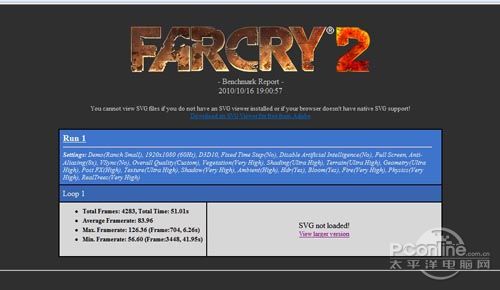

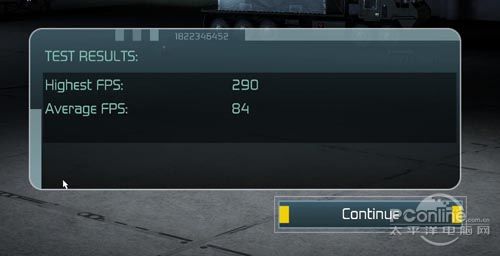

930MHz,《孤岛惊魂2》DX10最高画质跑帧,83Fps

1
930MHz,《鹰击长空》DX10.1最高画质跑帧

1

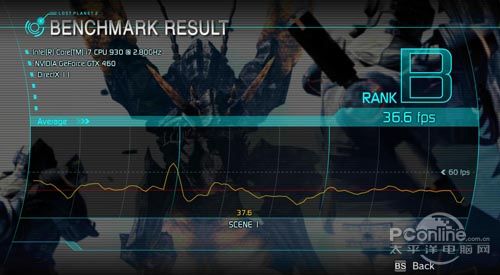

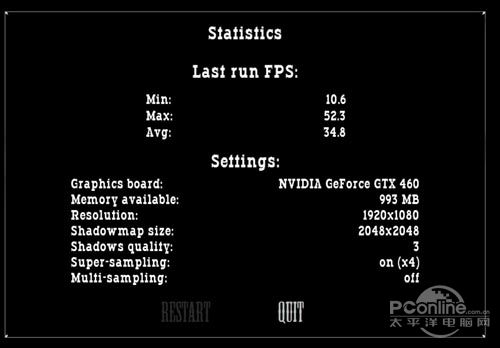

930MHz,《失落星球2》DX11 最高画质跑帧

1

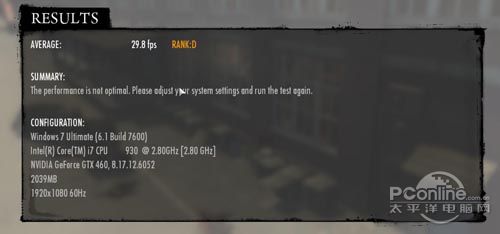

930MHz,《黑手党2》 物理效果全高跑帧

1

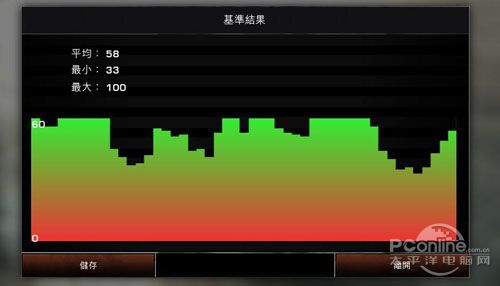

930MHz,《冲突世界》 DX10最高画质跑帧,58Fps

  编辑点评:这篇文章详细阐述了显卡铭鑫GTX460中国玩家版优秀的PCB背板温控,所具有的重大的功耗、超频意义。铭鑫GTX460中国国玩家版解决了一直困扰OCer的难题:显卡背板PCB的热辐射、热传导效应对北桥芯片的加热作用,导致CPU超频的幅度和稳定性出现问题。然而,针对希望购买两块产品组建高性能多卡系统的玩家来说,建议厂商对热管的空间布局做出适当的调整,方便SLI桥接线的安装。

  铭鑫GTX460中国玩家版通过极低的默认电压(0.95V)、超酷炫的超频三5热管静音散热以及超高的默认频率,在北桥温控、GPU自身散热以及游戏性能、待机功耗方面,都取得了非常引人注目的成绩,可以说是目前市面上综合性能最为优秀、平衡性最好的GTX460产品。而1555元的售价也在大部分的中高端玩家的预算承受能力之内,非常适合准备爽玩《极品14》和《孤岛危机2》的玩家选购!
