低价+静音散热!铭鑫视界风GTX560Ti评测

时间:2011-03-28  资料来源:pconline 阅读次数: 5599

分享按钮

  【PConline 评测】纵观整个显卡领域,NVIDIA的明星产品毫无疑问就是以60为后缀的GTX460与GTX560Ti。看似GTX560Ti从命名上作为GTX460的继任人出现,但是1999元的上市价位与GTX460相差甚远,实际上更多地作为1K到2K产品线的有力补充。GTX560Ti自发布后各大厂商的产品推进显得络绎不绝,尤其非公版产品十分丰富。今天为大家带来的就是配备来自超频三大尺寸静音散热方案的非公版GTX560Ti,也就是铭鑫 视界风GTX560Ti-1GBD5靓彩版。

铭鑫 视界风GTX560Ti-1GBD5靓彩版

  作为非公版的一员,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡最大亮点就是1699元的超低价格。1699元的报价相信是市面上最低价的GTX560Ti显卡,性价比十分出色。不过很多精明的消费者在面对最低价的产品中总会留下心眼,就是做工散热会否缩水?针对这种情况,该卡采用的是专业散热厂商超频三大寸三风扇五热管的散热,为显卡的稳定保驾护航。

铭鑫 视界风GTX560Ti-1GBD5靓彩版
铭鑫 视界风GTX560Ti-1GBD5靓彩版 图片 评测 论坛 报价 网购实价

  规格方面,铭鑫 视界风GTX560Ti-1GBD5靓彩版的频率保持与公版基本一致,也就是820/4000MHz,配备了1024MB/256Bit的GDDR5显存。

本期测试显卡天梯指引位置如下:

  在本期测试中,我们采用了显卡天梯图以便更直观的体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时,通过这个显卡天梯图我们能一目了然的看到当前主流显卡之间的相对排位。

显卡天梯

  PConline显卡产品天梯图说明:铭鑫 视界风GTX560Ti-1GBD5靓彩版属于公版GTX560Ti规格,所以在显卡天梯中处于与该型号红点一致的位置。

2、铭鑫 视界风GTX560Ti-1GBD5靓彩版赏析

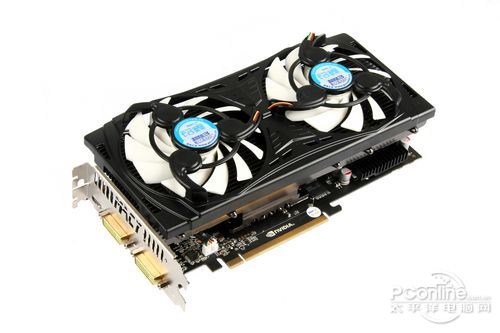

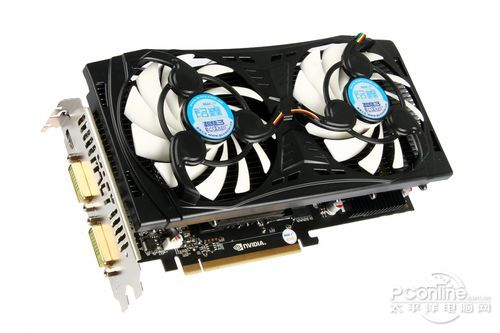

  铭鑫 视界风GTX560Ti-1GBD5靓彩版的整体外观与市面一些品牌类似,因为该卡采用了比较通用的超频三散热器。覆盖显卡正面的大尺寸双风扇散热器十分抢眼,厚度较大,使得显卡工作时需要占据额外的 2条PCI-E插槽,插槽位置紧张的用户需要注意这点。

铭鑫 视界风GTX560Ti-1GBD5靓彩版
铭鑫 视界风GTX560Ti-1GBD5靓彩版

  显卡还自带了一条金属加固条,能避免因为散热器过重而导致的装载机箱时的变形现象。

铭鑫 视界风GTX560Ti-1GBD5靓彩版

铭鑫 视界风GTX560Ti-1GBD5靓彩版  铭鑫 视界风GTX560Ti-1GBD5靓彩版
显卡细节

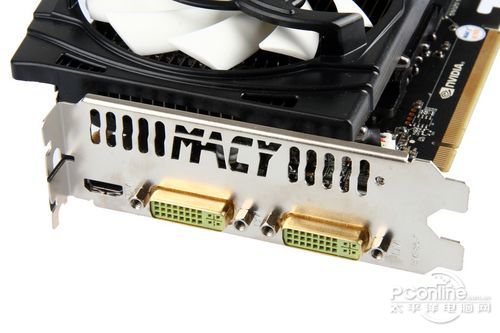

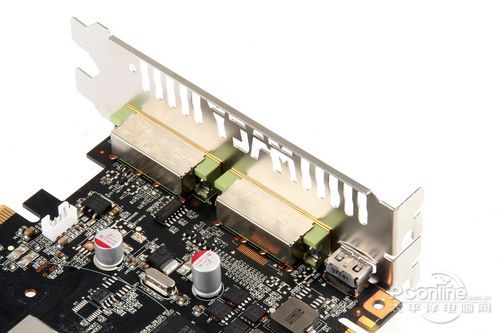

  铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡内置了双DVI+1 Mini-HDMI接口,这与公版显卡的规格一致。DVI接口进行了镀金设计,能一定程度上减缓接口在空气中被氧化的现象。而接口背部还加入了金属防护罩,保证了输出信号的稳定。此外,显卡还内置了单SLI接口与双6 pin供电接口。

铭鑫 视界风GTX560Ti-1GBD5靓彩版  铭鑫 视界风GTX560Ti-1GBD5靓彩版

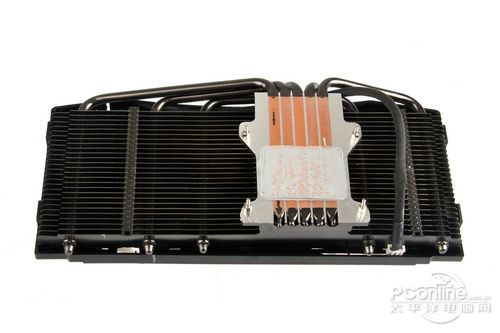

显卡散热器

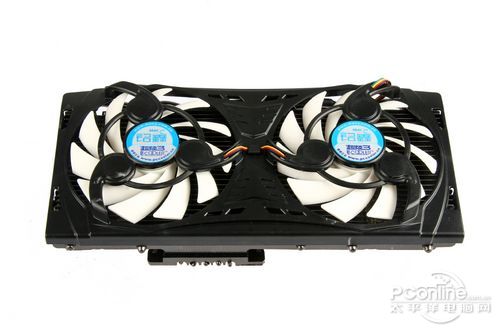

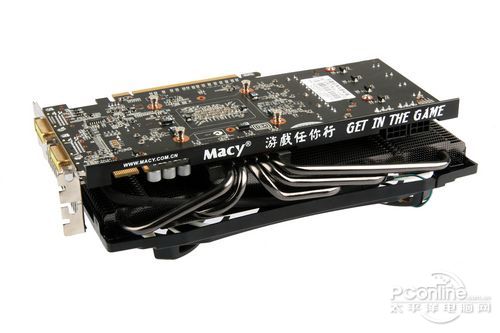

  散热方面,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡搭配了超频3黑海5热管双风扇散热系统,用料十足。双风扇的设计保证了在适宜静音环境下保持一定的散热能力,而5热管的设计保证了导热的效率。从外观上看,这个散热器能让人感受到一份清凉。

铭鑫 视界风GTX560Ti-1GBD5靓彩版

铭鑫 视界风GTX560Ti-1GBD5靓彩版

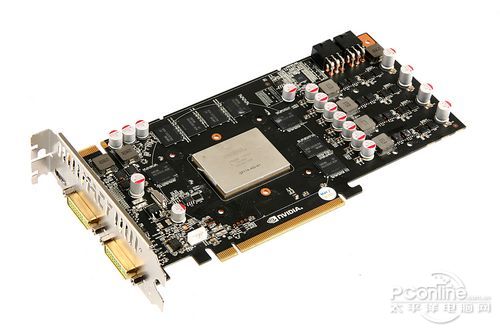

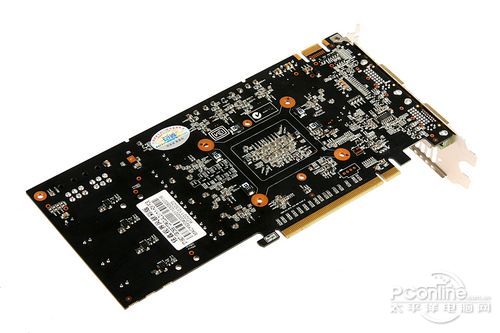

显卡PCB

  显卡PCB为非公版设计,整体做工尚可,毕竟这是1699元的报价,没有任何做工用料上的缩水已经能让人感到满意。

铭鑫 视界风GTX560Ti-1GBD5靓彩版

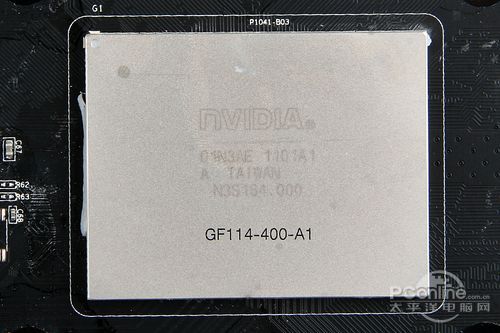

  铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡基于全新40nm工艺制造的显示核心,显示芯片的核心代号为GF114,该显卡拥有384个流处理器、32个光栅单元和64个纹理单元,同时标配256bit位宽的显存,能够完美支持DirectX 11 API和CUDA。显存方面,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡搭载三星0.4ns GDDR5颗粒,组成1024MB/256bit显存规格,核心频率为公版的820MHz,显存频率4000MHz。

铭鑫 视界风GTX560Ti-1GBD5靓彩版

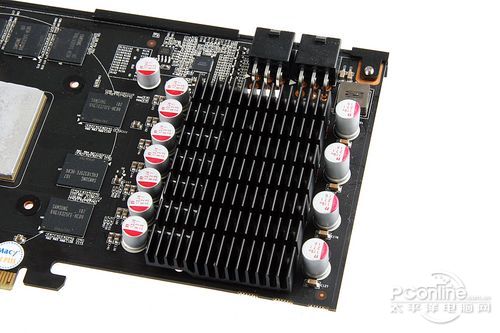

带散热片的供电部分

铭鑫 视界风GTX560Ti-1GBD5靓彩版 铭鑫 视界风GTX560Ti-1GBD5靓彩版

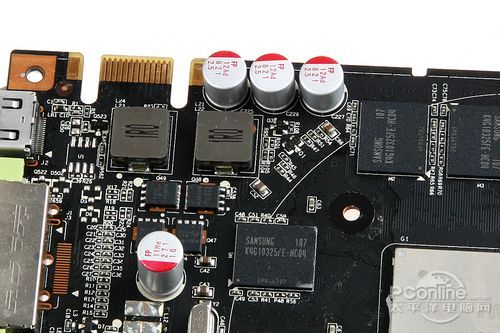

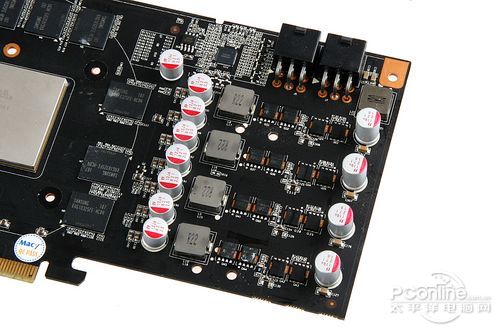

4+2相供电

  铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡内置了4+2相的分离式核心+显存宫殿,其中核心供电部分增加了一个散热片,用于控制发热量。每相供电搭配优质意法半导体产的超薄铁素体电感、全固态电容、LFPAK封装“八爪鱼”MOSFET。对于一款1699元的GTX560Ti显卡来说做工让人眼前一亮。

显卡测试平台和方法说明

  在正式测试之前,先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

硬件平台
CPU
AMD Phenom II X6 1090T (200×16=3.2GHz 6MB L3 Cache)
AMD 890FX
内存
宇瞻 DDR3 1333 2GB×2 (8-8-8-24)
日立 1TB SATA2 32M
显卡
铭鑫 视界风GTX560Ti-1GBD5靓彩版(820/4000MHz,1024MB GDDR5)
AMD Radeon HD6950 (800/5000MHz,2048MB GDDR5)
AMD Radeon HD6870 (900/4200MHz,1024MB GDDR5)
软件平台
系统软件
Windows 7 64位旗舰版+DirectX 11
驱动程序
AMD 催化剂 11.2 FOR Windows 7 64bit
NVIDIA ForceWare 266.56WHQL FOR Windows 7 64bit
评测软件
DX9:
使命召唤7
DX10:

孤岛危机:弹头
DX11:
3DMark 11
Heaven Benchmark 2.1
尘埃2
地铁2033
异形大战铁血战士
失落的星球2
温度功耗测试:
GPU-Z
Furmark

  本次测试,我们选用了HD6950以及HD6870来与铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡进行对比测试。1699元的铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡与HD6870价格差不多,而公版频率的设定在性能上估计会低于HD6950的,但是较大的价格差这个因素是不可忽略的,所以我们给出了全面的2K价位附近性能参考。

  在平台方面我们采用了AMD 1090T+890FX组合来抵消整机性能对显卡性能发挥的瓶颈影响。针对高端的显卡测试我们选用的测试分辨率为高清级别的1920×1080 4AA与1920×1080 0AA,画质全部为高。在3DMark 11中选择P档进行测试。

DX11理论性能测试:3DMark 11

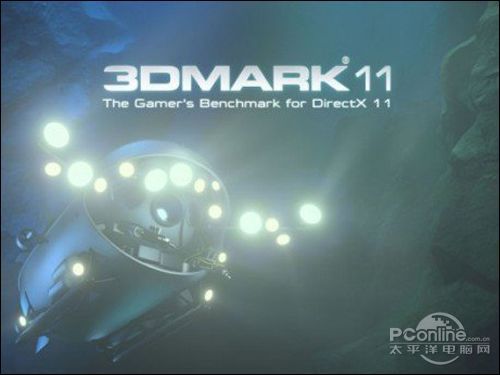

3DMark 11

  3DMark 11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡,第一个为Basic,提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式,3DMark11精简到评测环境最常用的3种,也就是我们熟悉的Entry、Performance以及Extreme,分别对应为E档、P档与X档。

3DMark 11
测试截图

测试成绩:

测试成绩

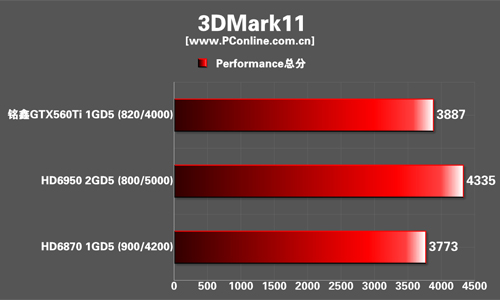

3DMark11测试成绩

  3Dmark11的测试中,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡的成绩定位在HD6950与HD6870之间。

Heaven Benchmark 2.5对比测试

  最近Unigine公司发布了Heaven Benchmark 2.5版,2.5版最大的最重要的变化就是增加了Professional Edition(专业版),面向企业用户、硬件评测人员和发烧友,提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版,具体规格与之前的2.1版类似。

AMD Radeon HD6990
Heaven Benchmark 2.5

  Heaven Benchmark主要特性为:支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

AMD Radeon HD6990

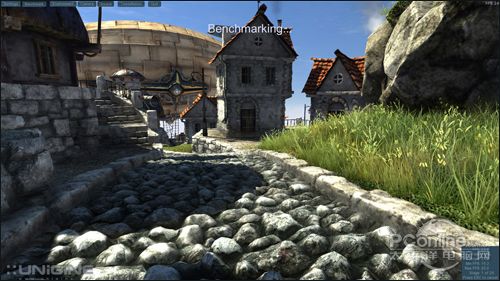

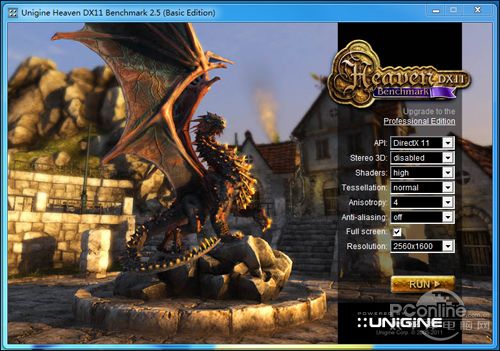

2.5版本的测试界面与前代一样

测试成绩:

测试成绩

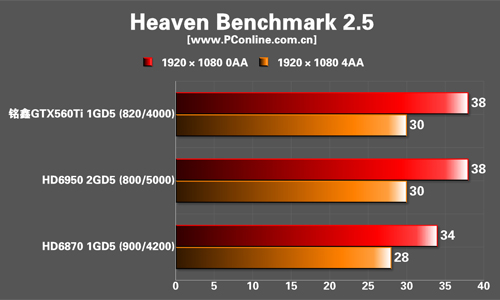

Heaven Benchmark 2.5测试成绩

  Heaven Benchmark 2.5的测试中,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡的成绩与HD6950保持一致,证明两者在曲面细分渲染性能难分难解。两者的成绩均高于HD6870。

DX11游戏《尘埃2》对比测试

  在前作《尘埃》大获成功之后,这款与已故赛车手科林麦克雷合作的拥有十年发展历史的游戏又出新作——《尘埃2》在越野赛表现形式的多样性方面展开了探索。

尘埃2
尘埃2

  该游戏的一大特色是将当代越野赛的一些真实事件记录在册,给玩家带来无数的变化,更有真实世界环境挑战的体验。世界巡游赛让玩家在富有侵略性的赛事中角逐,同时玩家还能在非常特别的新地点参与单人赛事,这些新地点包括峡谷赛事、丛林小径以及城市竞技场环境等等。

DIRT2

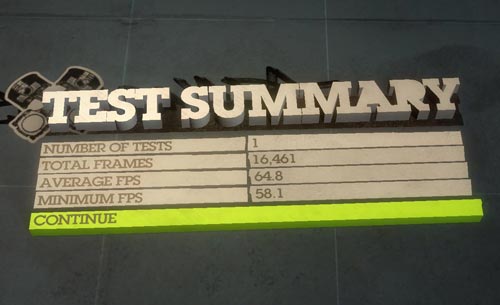

游戏自带Benchmark Test

测试成绩

测试成绩

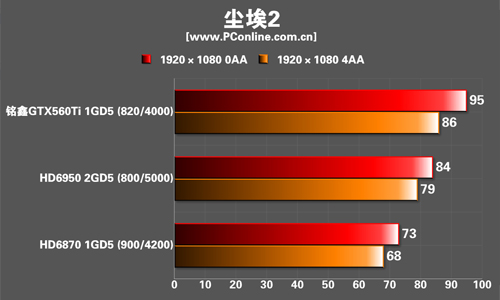

《尘埃2》测试成绩

  在DX11《尘埃2》的测试,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡领先了HD6950与HD6870。

DX11游戏《地铁2033》测试

  《地铁2033》拥有次世代顶级的画面表现,精确的实时光照,高精度的体积阴影,PhysX加速效果,尤其是整体大范围烟雾尘埃刻画更是出众,营造出了一个极具渲染力的恐怖末日游戏场景;游戏中,主角与其他角色的互动性较高,任务也具有一定的自由度;武器种类虽然较少,但细节表现还是较为优秀的。总体上,《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画,绝对是一款对游戏画面有追求的FPS玩家必玩的大作。

《Metro 2033》
The Way/PhysX(点击放大)

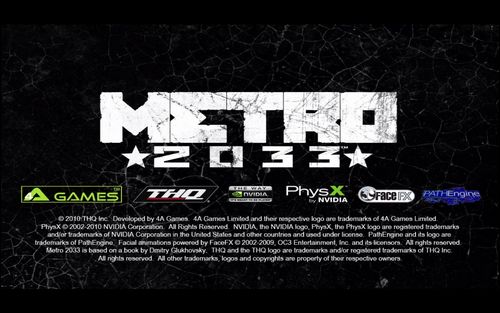

  进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格,落在相关选项上对象会有高互动的感应。

《Metro 2033》

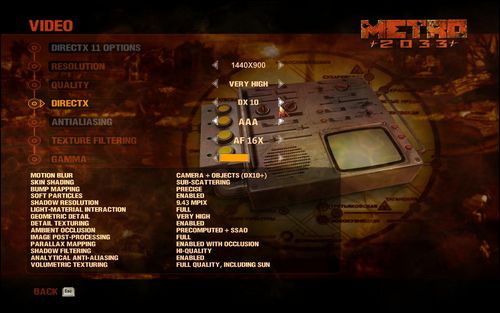

VIDEO

  DIRECTX 11 OPTIONS(DIRECTX 11选项),RESOLUTION(分辨率),DIRECTX,ANTIALIASING(抗锯齿),TEXTURE FILTERING(纹理过滤),GAMMA(伽玛值)。测试中我们将所有的特效都开到最高,同时打开游戏物理加速。

测试成绩

测试成绩

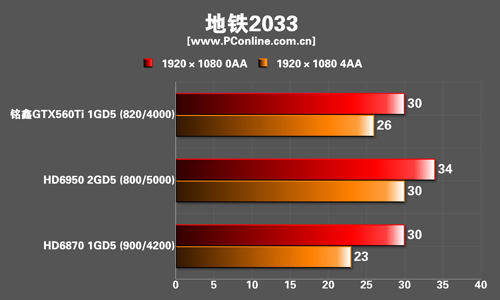

《地铁2033》测试成绩

  《地铁2033》的Benchmark测试中,虽然这是The Way+PhysX游戏,不过铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡较明显地落后与HD6950,但领先HD6870。

DX11游戏《异形大战铁血战士》测试

  《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的,本次的游戏的剧情没有照搬电影的剧情,而是将舞台设定为名叫BG-386的行星,相同的是人类在该星球发现了古代金字塔,而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

异形大战铁血战士
异形大战铁血战士

  游戏中除了提供单人故事模式以外,还提供多人对战模式,可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

异形大战铁血战士

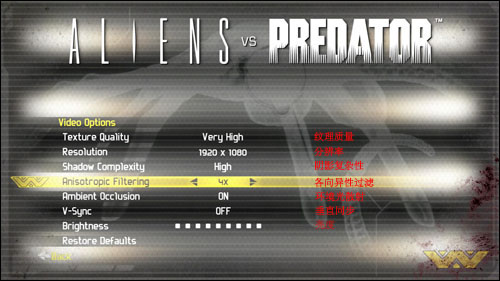

  纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射,垂直同步的调整菜单。所谓的(环境光散射)Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。

测试成绩

测试成绩

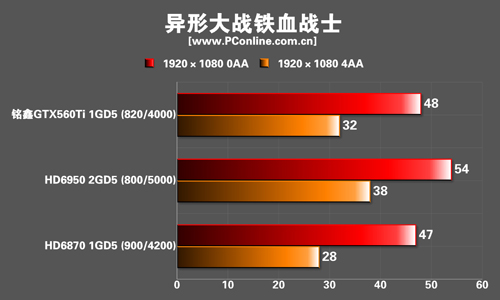

《异形大战铁血战士》测试成绩

  在这个DX11游戏的测试中,HD6950显卡取得了领先,而铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡又在性能上领先HD6870显卡。

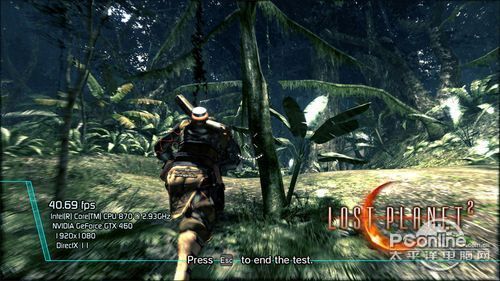

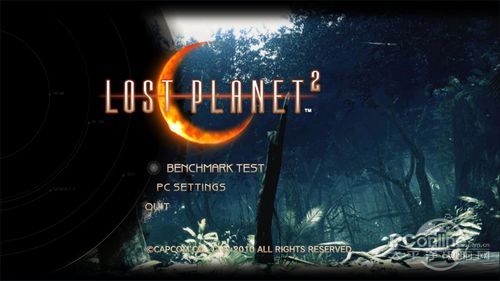

DX11游戏《失落的星球2》评测

失落的星球
失落的星球2

  游戏采用CAPCOM独自研发并进一步强化的“MT-Framework 2.0”游戏引擎,呈现比前作更为细致美丽的画面,使用该引擎的还有《鬼泣4》和《生化危机5》,并且PC版本加入了DX11特效,成为一款具备DX11性能参考价值的游戏。本次测试,我们使用了官方的Benchmark Version进行测试,结果具备很大的权威性。

失落的星球
失落的星球2

测试成绩:

测试成绩

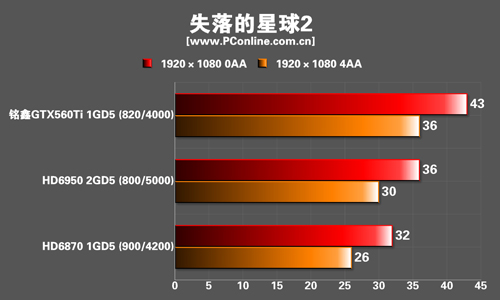

《失落的星球2》测试成绩

  从成绩对比可以看出,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡在这个游戏引擎的渲染有着明显的优势,领先HD6950与HD6870的差距十分明显。

DX10游戏《孤岛危机:弹头》对比评测

孤岛危机弹头
《孤岛危机》测试画面

孤岛危机弹头

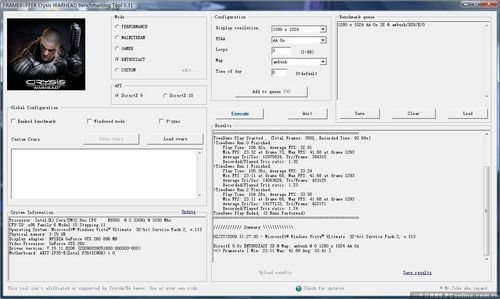

《孤岛危机:弹头》自带的测试程序

  基于CryEngine II的《孤岛危机》是当年公认最变态的3D游戏,玩家们还戏称为“显卡危机”,可见其对显卡性能要求之高。我们采用的是Crysis游戏自带的Benchmark进行测试。

测试成绩

测试成绩

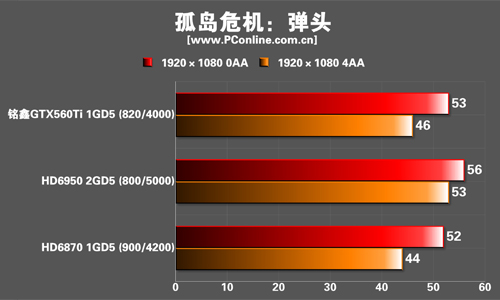

《孤岛危机:弹头》测试成绩

  《孤岛危机:弹头》的测试中,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡的成绩依然位于HD6950与HD6870之间,并且保证了流畅运行的需求。

DX9游戏使命召唤7》对比评测

使命召唤7
销量突破千万份:《使命召唤7:黑色行动》

  《使命召唤:黑色行动》是动视FPS游戏使命召唤系列的第七部续作,由Treyarch负责开发,最新数据显示该游戏销量突破了1000万,相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期,游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织,他们将在越南战争中承担最秘密、最危险的任务。

使命召唤7
游戏截图

  而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员,专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤:黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩:

测试成绩
《使命召唤7》测试成绩

  《使命召唤7》的测试中,可能是“火花门”的原因,AMD显卡的成绩明显较好。但本身这款游戏对显卡要求不高,参测显卡的运行都十分的流畅。

显卡温度功耗测试

  在测试之前需要说明的一点是,由于我们无法测试单张显卡的独立功耗,因此在测试中所有的功耗成绩均为整机功耗,测试频率均为默认频率。我们采用严厉的FurMark进行烤机,5分钟后记录核心满载时的温度;然后待机5分钟,在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗,测试环境保持在室温25摄氏度。对比的显卡为公版。

AMD Radeon HD6990
采用了最新版本Furmark

AMD Radeon HD6990

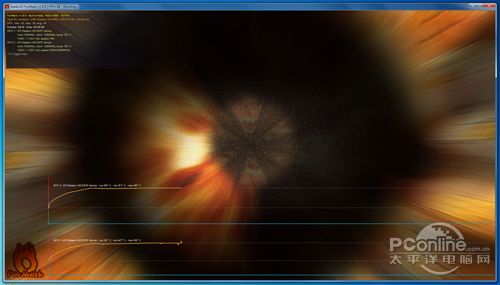

满荷载测试界面

  新版本的Furmark直接支持多卡互联,不需额外运行多卡版本的应用程序。并且加入了防GTX500系列显卡作弊功能,提供了一个公平公正的满荷载稳定性测试环境。

测试成绩:

测试成绩
测试成绩

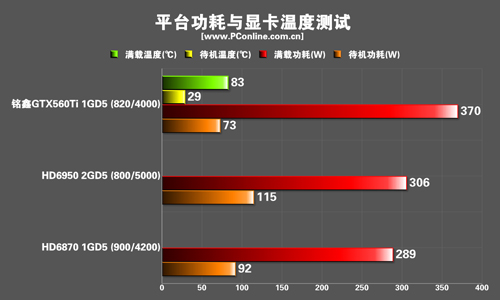

  我们取消功耗保护模块的功能以测出真实的显卡功耗和温度。83摄氏度的满载温度看似很高,但是这是在显卡散热器静音散热环境下测试的。此时显卡散热器的风速并没有明显变化,我们基本上没有感受到显卡散热器的噪音。这从以下的56.5分贝的噪音实际测试就能看出。功耗方面,GTX560Ti的真实功耗的确是这类显卡的软肋,达到了370W,比HD6870与HD6950高出不少。

铭鑫 视界风GTX560Ti-1GBD5靓彩版

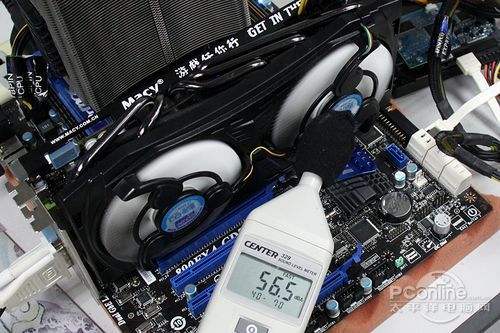

噪音测试

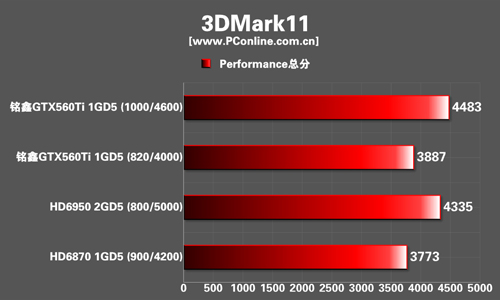

显卡超频测试

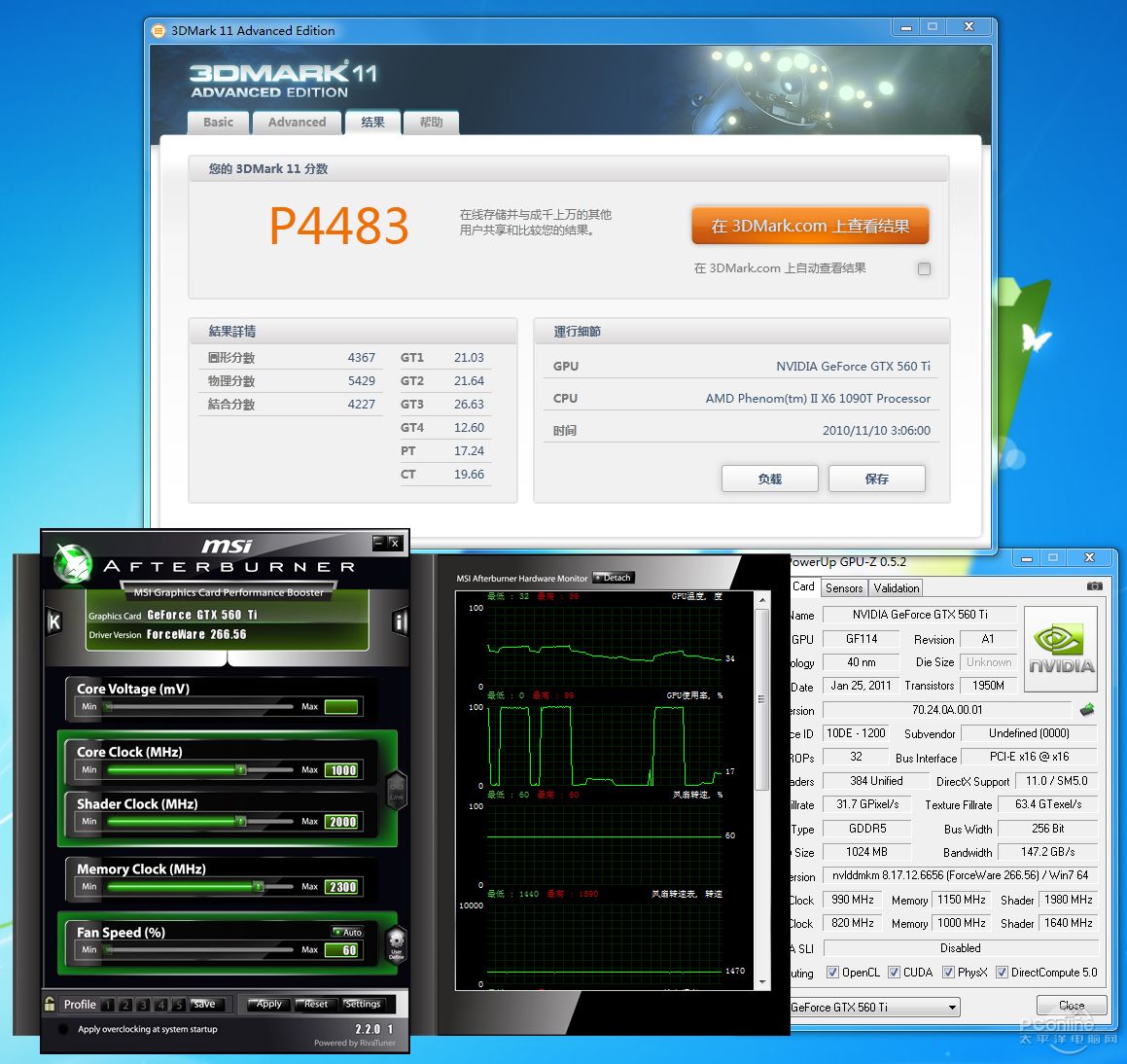

  铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡的频率设定比较保守,820/4000MHz的频率为公版频率。但是显卡的优质供电以及份量十足的散热设计让我们对该卡的超频性能有一定的信心。事实上,经过我们调试,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡能够稳定运行在1000MHz/4600MHz的频率下,并通过了3DMark11的测试。

超频测试
超频测试

测试成绩

  从超频测试的对比可以看出,1000MHz/4600MHz的铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡性能有了大幅度的提升,在3DMark11中总分一举超越了HD6950,成绩十分抢眼。

PConline评测室总结

铭鑫 视界风GTX560Ti-1GBD5靓彩版
铭鑫 视界风GTX560Ti-1GBD5靓彩版 图片 评测 论坛 报价 网购实价

  铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡最大的亮点无疑就是1699元的超低价了,这也是HD6870显卡的一线价位。从性能测试可以看出,即使是公版频率的铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡,性能也是HD6870不能相比的。而与HD6950的对比中可以看出,铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡也不是处于绝对的劣势,但价格低了不少,体现出铭鑫 视界风GTX560Ti-1GBD5靓彩版显卡的高性价比。

  超频三散热器带来的低噪音与PCB整体做工的不俗也是该卡在非性能设计上的优势。具备超频至1GHz核心频率的超频能力也是显卡体质的体现。总的来说,该卡适合追求性价比的高端玩家选购。

优点
缺点
1、低价GTX560Ti,仅售1699元
2、超频三散热器,提供静音散热环境
3、超频潜力不俗
1、显卡厚度较大
