冷静的火焰:铭鑫思民散热GTX560评测

时间:2011-08-15  资料来源:pconline 阅读次数: 7080

分享按钮

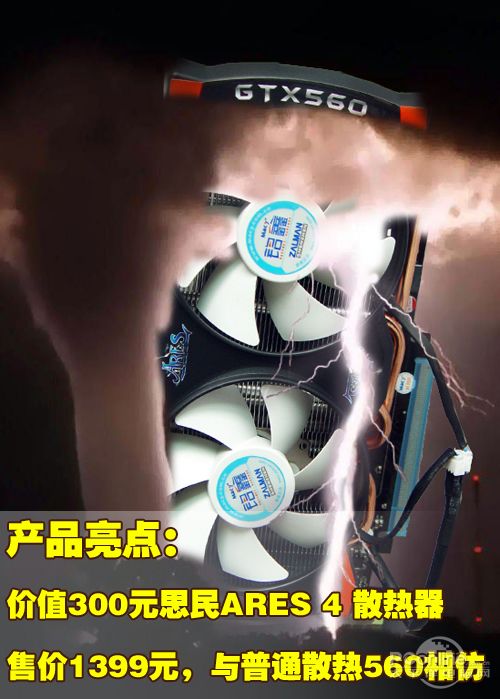

  【8月8日太平洋电脑网广西站】七夕才过,情缘未了,短信的电波化成腻歪的秋波,在空气中游荡,但爱情的火焰很快冷却成现实的温度——就像笔者才评测不久的GTX560,超频性能热辣,撩人心魄,但在高负荷的运作后,核心温度又立马冷却——从85℃得极高温,到38℃的超低温,用时不过12s,比忘恩负义的情人变脸还快!呵呵,情人冷却,祸起那颗负心,而铭鑫GTX560-1GBD5幻彩版冷却,都是因为那个叫ARES 4(战神)的思民,价值300元,4热管,双8cm静音风扇,让它成为一团冷静的火焰!

2

  评测背景:以GTX560为代表的中高端显卡市场,是品牌差异化和产品个性化最丰富的一个区域。面对庞大的玩家群,厂商们在这一定位上倍出奇招,不过他们都在追求产品超频性能的最大化,毕竟这也是GTX560主打的卖点。而铭鑫的办法,是通过配置强力的思民ARES 4散热系统,为大幅超频打造冷静的环境。

  产品主推亮点

  1、独家配备价值300元得思民ARES 4散热器,是同价位产品中最豪华的;

  2、超强铁素体4+1相供电,是供电阵容最强的GTX560之一;

  3、EMI电磁屏蔽金属罩+全接口镀金处理+PCB加固条,细节考虑周全;

  评测产品介绍

2

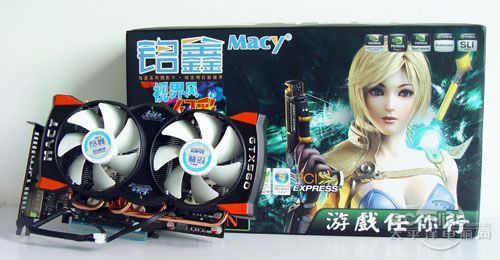

  显卡包装采用了铭鑫幻彩系列的一贯风格——年轻跃动,活力多彩,包装右侧是铭鑫的VI代言:梅茜,她是一位靓丽阳光的女孩,代表铭鑫年轻、活力的品牌形象。

2

  拆包——色彩元素同样丰富的显卡,与梅茜是不是很般配?

2

  铭鑫视界风GTX560N -1GBD5 幻彩版显卡搭载NVIDIA GeForce GTX560图形处理器,采用GF114核心,建336个流处理器,GPU核心独家加固POS-CAP电容,高频更稳定,独家配置PCB加固条,有效防止PCB因风扇重力变形,支持DirectX 11,Shader Model 5.0,OpenGL 4.1,具备CUDA通用计算技术,支持SLI技术,提供无与伦比的游戏速度。

2

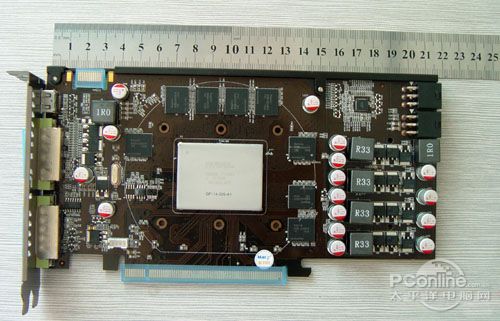

  显卡PCB的长度为21.6cm,介于公版GTX560Ti的22.9cm和公版GTX460的20.9cm之间。

2

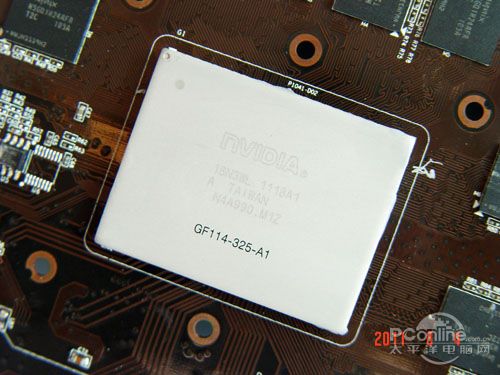

  显卡采用GF114核心,拥有完整的336个流处理器,显卡完美支持DirectX 11、Shader Model 5.0、CUDA3.0、PhysX物理加速、3D VISION以及PureVideo高清硬件加速等技术。

2

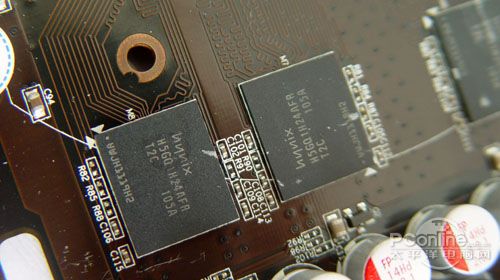

  显存采用来自海力士的0.5ns GDDR5高速显存,理论工作频率为4800MHz。

2

  供电方面,显卡配备了4+1相核心显存分离式供电,显存供电在PCB左上部,每项供电辅以氧铁素体电感,以及来自日科能高的FP固态电容,不过MosFet只是普通封转的三脚场效应管,而非最新的SO-8封装八爪鱼,对加压高频的热稳定性会有影响。

2

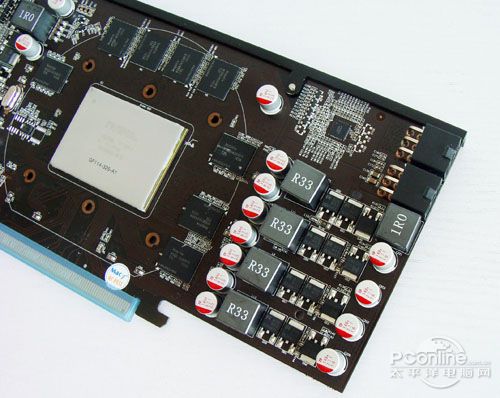

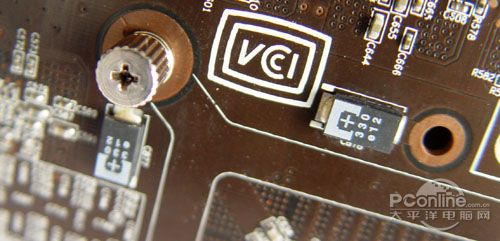

  GPU供电区域采用的加固POS-CAP贴片式电容,它是日本三洋(SANYO)公司的一种全新的电容产品,它的中文全名是“聚合物有机半导体固态电解电容器”成本高达1美元/颗,常见于高端显卡,具有高安全性、低ESR和低阻抗、卓越的温度特性,并且,在105摄氏度时可以达2000个小时!

2

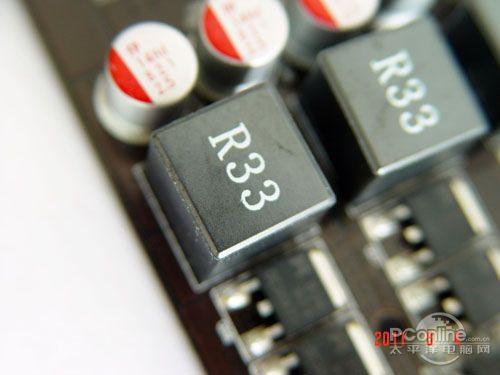

  显卡采用的铁素体电感。铁素体是通过渗碳工艺,将碳溶解在铁的晶格中形成的固溶体,具有更高的电子阻抗、更低的工作温度、更低的EMI电磁干扰、寿命超长的特点,并且,一体成型的结构可避免啸叫现象的发生。

2

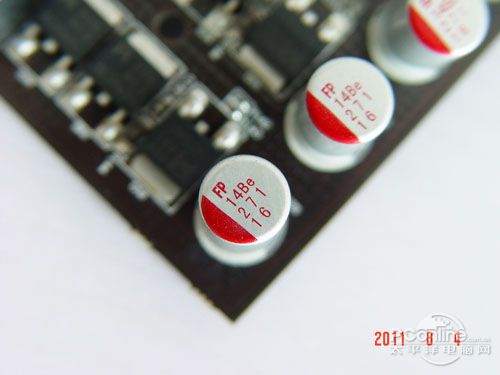

  显卡采用的来自日科能高的FP高品质固态电容,在85℃的极高温的寿命,可高达10年以上,常温待机状态的使用寿命可达16年。

2

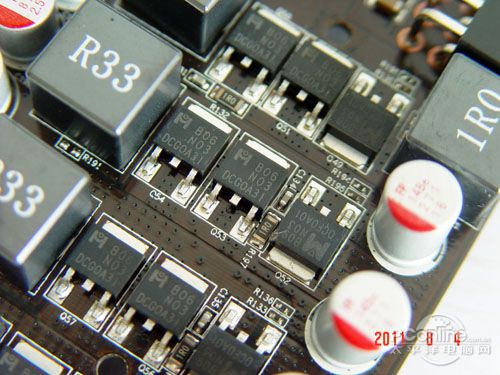

  采用的MosFet为普通封装,采用2上1下的设置,这种场效应管具有3个针脚,前2后1组成电流的通断开关,高压端型号为B06 N03 DCG0A31,低压端为B06 N03 DCG0A31。

2

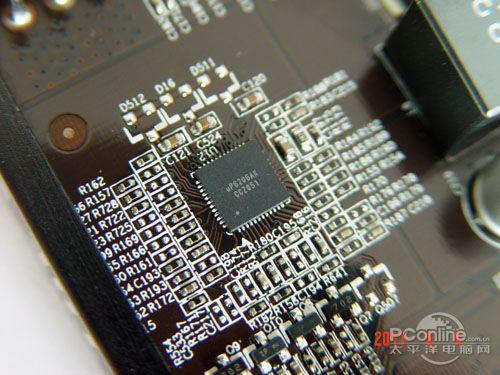

  供电控制芯片为uPI的uP6206AK,能够控制4相供电回路。

2

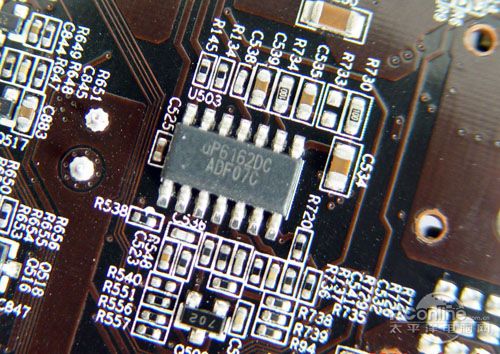

  显卡背部的IC驱动,型号为iP6162DC,负责接收从PWM控制芯片传来的控制信号,控制场效应管开关供电。

2

  显存供电模块,配置与GPU供电模块一致。

2

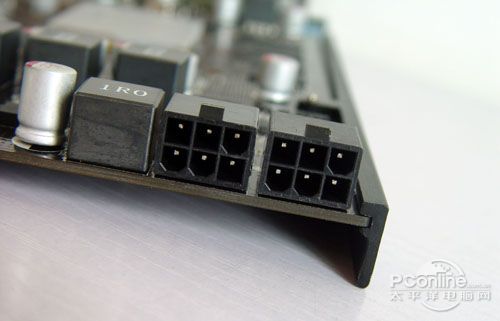

  显卡采用双6pin外接电源输入接口,最大可提供150W的功率输入。

2

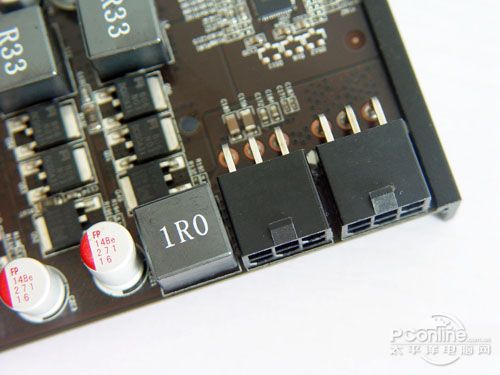

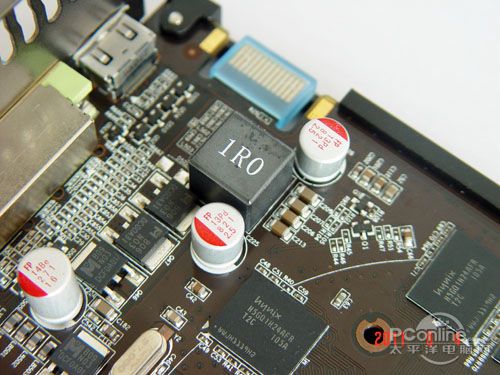

  供电接口附近有一颗滤波电感,负责稳定输入的电压,纯化电流,提升供电效率。

2

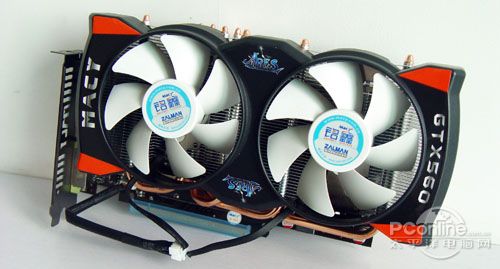

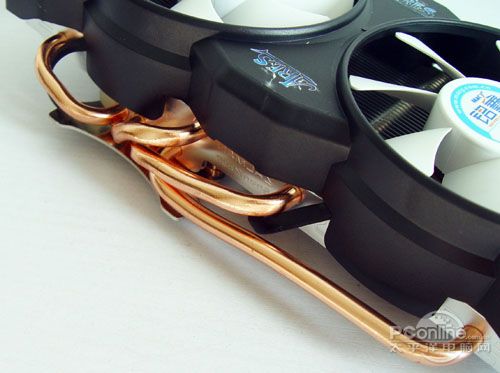

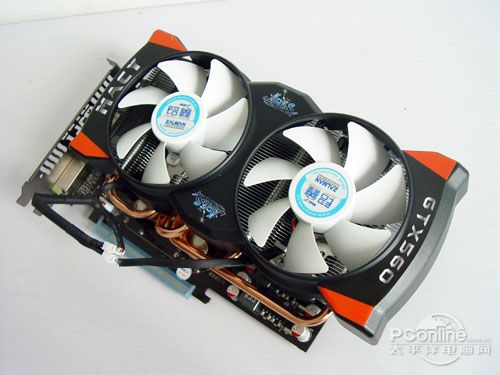

  散热方面,显卡配备了价值300元得思民ARES 4散热系统,具备双8cm白色静音风扇,型号为9025,以及大面积的密集铝制撒热鳍片,配以4条6mm纯铜热导管,采用穿Fin工艺,贯穿散热鳍片,造型霸气,设计养眼。

2

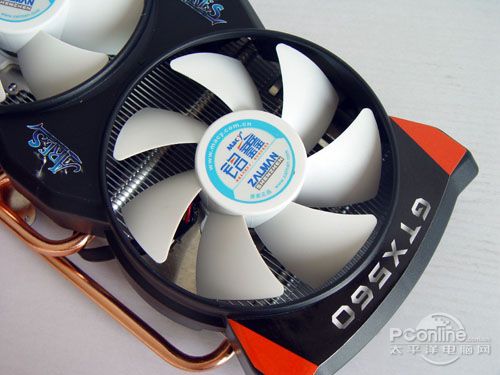

  显卡配置的两个直径为8mm的静音风扇,型号为9025,采用4pin针扣,所以支持智能控速。

2

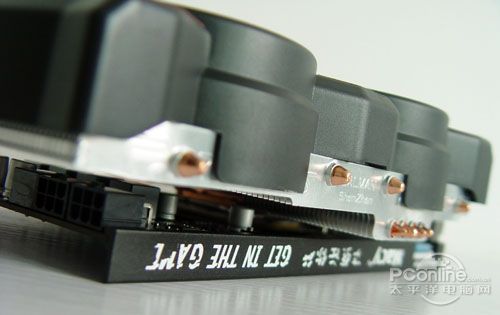

  显卡的四根6mm纯铜热导管,对于发热量不大的GF-325-A1核心来说,有种很牛刀的感觉。

2

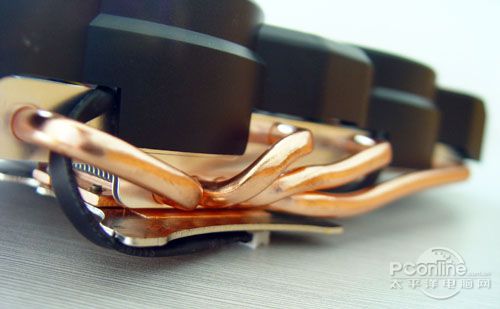

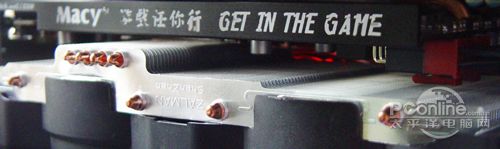

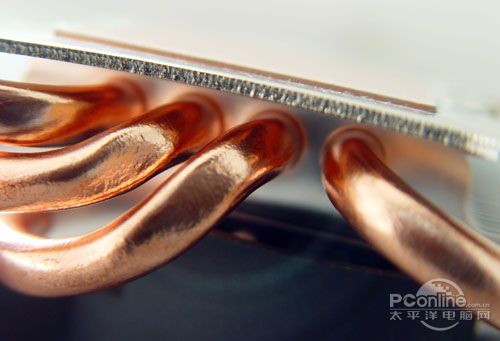

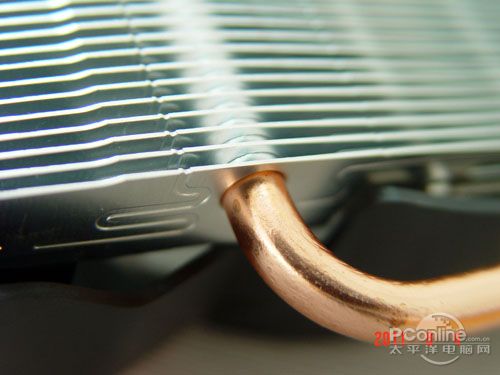

散热铜管特写

2

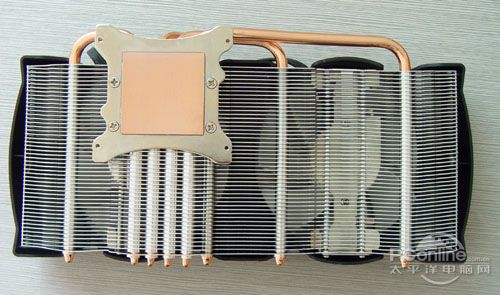

散热器后部的大面积散热铝片

2

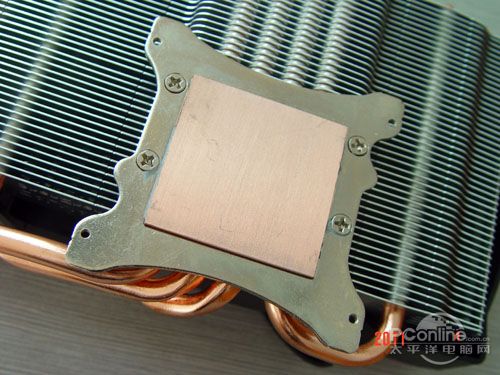

散热器的纯铜底座

2

  网上有文章表示热导管与底座采用HDT直触式设计,但笔者发现只是普通的穿入式接触设计而已。

2

  铜管与散热铝片采用穿Fin工艺连接,避免焊点厚度不均造成的热传导效率不平衡。

2

  两个风扇分别采用4pin接口供电,都支持独立的控速。

2

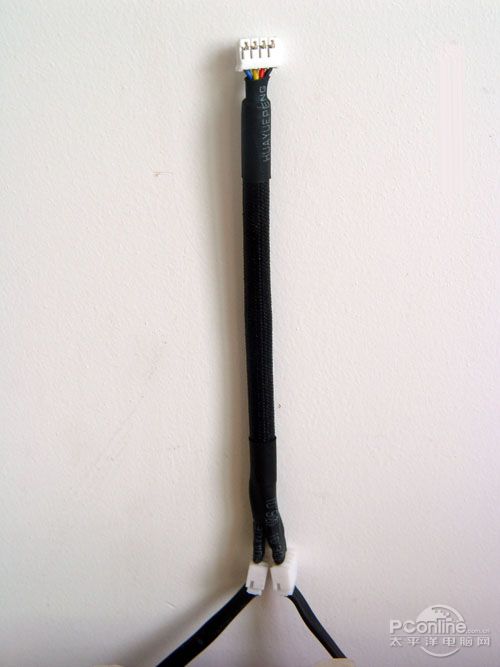

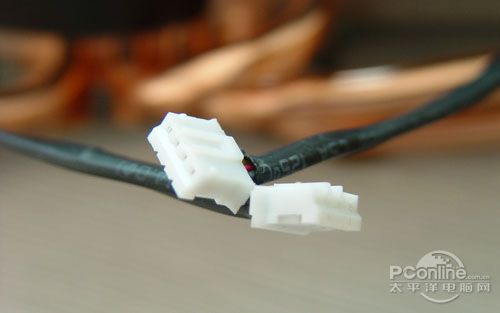

风扇供电线特写

2

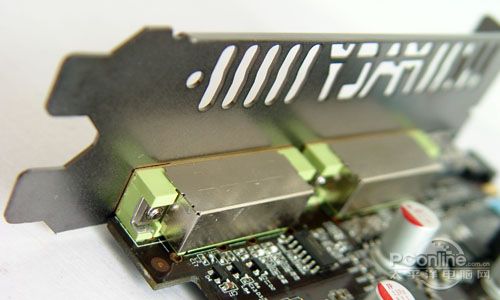

  显卡的视频输出接口全部采用EMI电磁防护处理,提供信号纯度更高的输出质量。

2

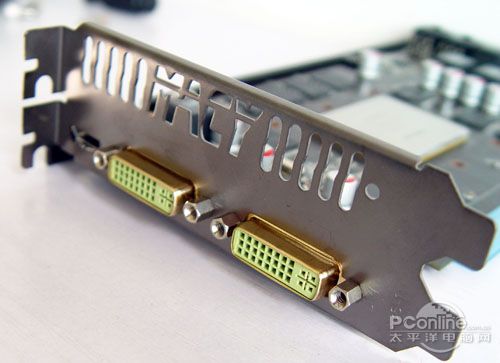

  输出接口采用镀金处理,也能保证输出质量的稳定。

2

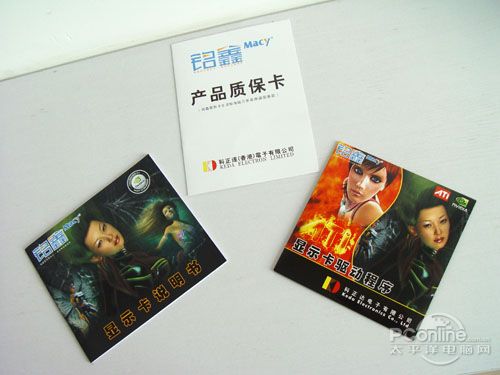

  附件部分,配备了A/N卡的驱动光盘各一张(为何要A卡?),以及一张产品质保卡。

2

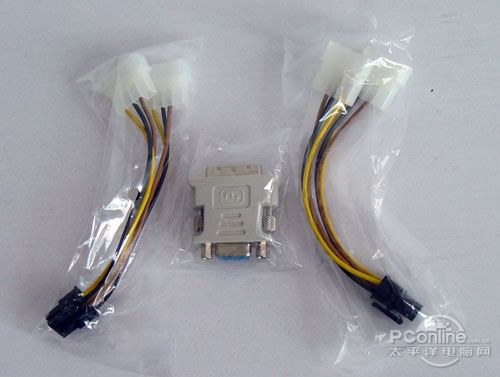

2条6pin--4pin转接线以及VGA--DVI转接头

2

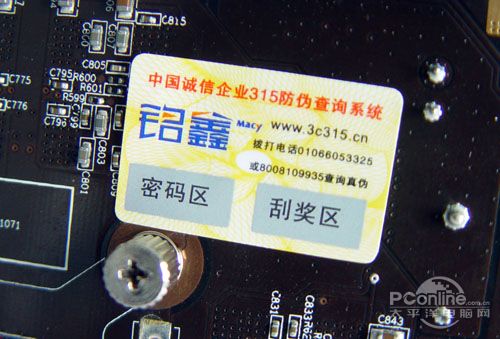

显卡背后的刮奖区

产品人性化设计

2
PCB加固条防止卡身因散热器下拉变形

  1、PCB加固防护条,防止显卡因过重的风扇下拉而变形;

2

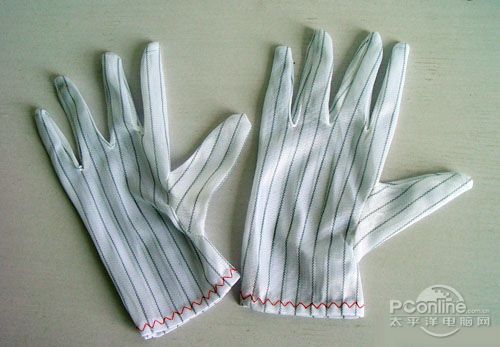

  2、随卡赠送的防静电手套,方便用户拆卡维护;

2

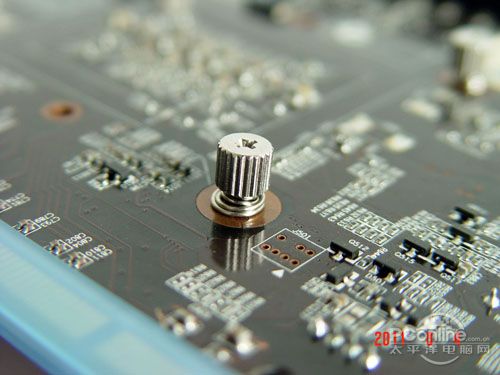

  3、手拧式螺栓,方便用户拆下散热器进行除尘;

2

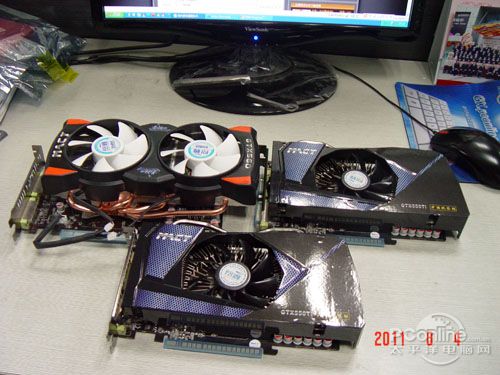

铭鑫GTX500系列显卡家族

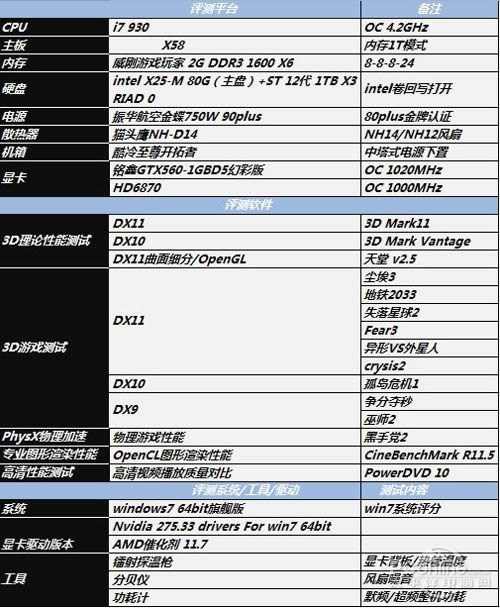

评测平台介绍

1a
3

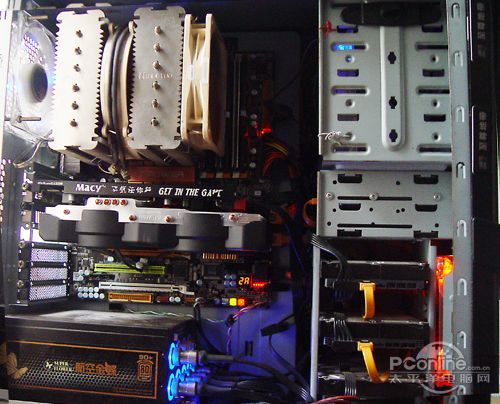

评测系统

3

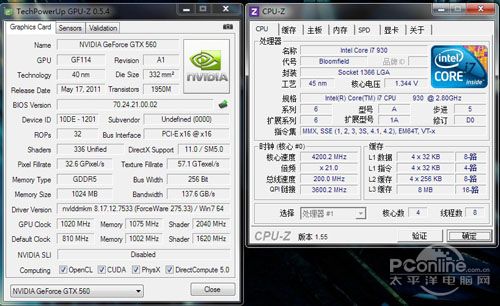

  GPU-Z截图:核心默认频率达到810MHz,显存频率为4008MHz,带宽为123.8GB/s,设置相对保守,有很大的超频空间。

3

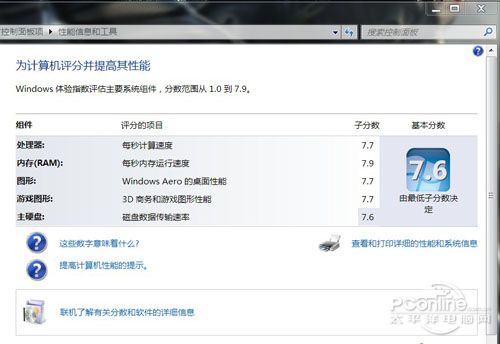

  超频至1020/4300MHz后,windows7 64bit旗舰版系统评分为7.7。

评测方法介绍(游戏

4

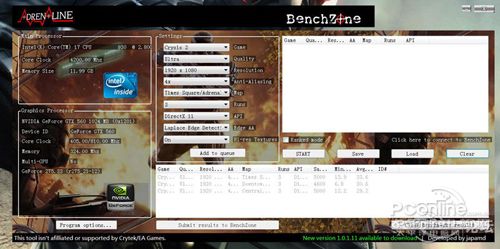

  1、采用游戏内置的Benchmark(例:失落星球2)或第三方的Tool工具(例:crysis2)进行测试;

4

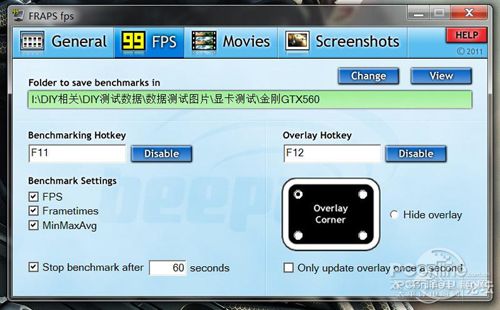

  2、对于没有内置Benchmark工具的游戏,为保证科学性,使用Fraps软件,记录1分钟的帧数,最后得出最低帧/最高帧/平均帧;

   3引入HD6870公版作为对比产品,通过对比功耗、性能、温度和噪音表现,进行数据分析;

  评测顺序:超频性能测试--DX11/DX10理论游戏性能测试--实际游戏性能测试--PhysX物理性能测试--高清性能测试--专业图像渲染性能测试--CUDA高清转码测试--温度/功耗测试--评测总结

3

  评测方法

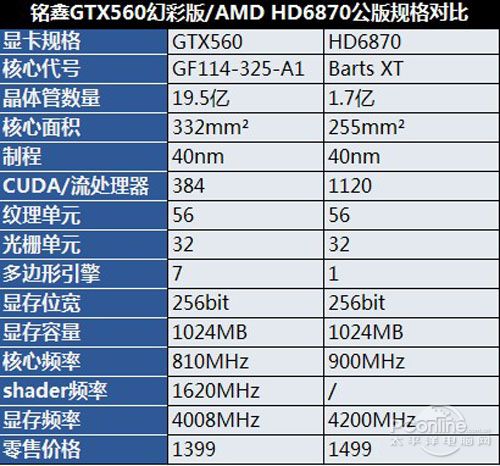

  1、加入同价位竞争产品——AMD HD6870进行性能对比。通过规格对比列表,我们知道HD6870的优势主要体现在核心/显存频率上,并且,它的核心面积更小,发热量和待机功耗具有先天的优势,那么,铭鑫GTX560N幻彩价值300元的思民ARES 4散热,能否在一定程度上弥补GF114核心先天“臃肿”的缺陷呢?

  2、将显卡超频至1020/4300MHz,与默频状态进行性能对比测试:

131

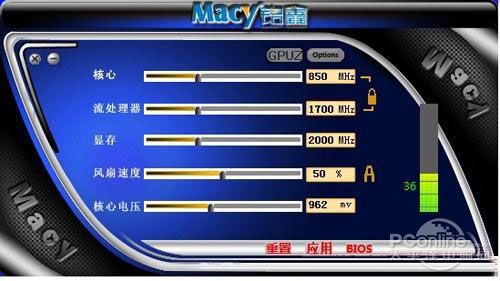

  Macy OC ELF是铭鑫的超频软件,在功能上,Macy OC ELF与影驰魔盘接近,除了常用的超频选项外,还提供了BIOS备份和刷写功能,但没有提供显卡各部件的实时后台监测窗口。该软件为了方便用户,每个按键均采用了中英文菜单对比。当用户把鼠标移动到某个按键上时,菜单会自动在中英文间自行切换,满足不同用户的语言使用习惯。

3
GPU-Z超频认证

  使用该软件,笔者将核心电压调整为1.87V后,将GPU频率超至1020MHz,而显存频率只能提高到4300MHz,在往上则会在测试中出现花屏现象。

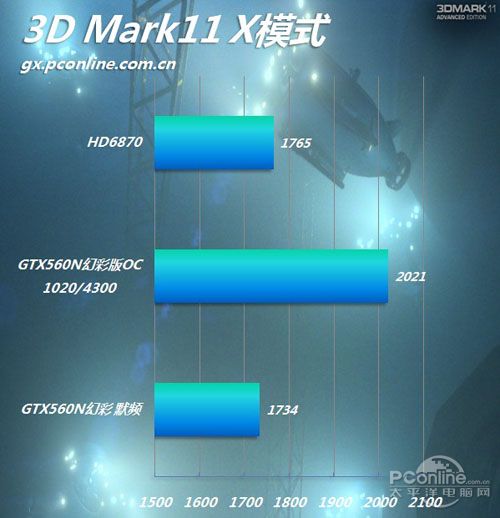

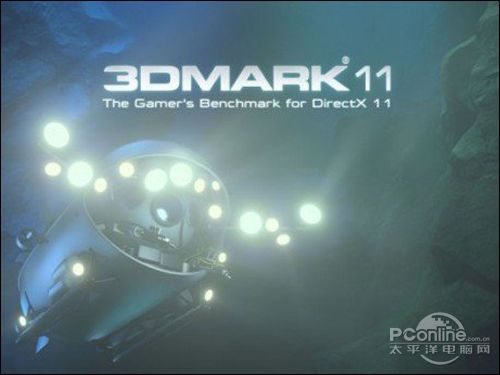

DX11理论性能测试:3DMark 11

3DMark 11
3DMark 11

  3DMark 11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡,第一个为Basic,提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式,3DMark11精简到评测环境最常用的3种,也就是我们熟悉的Entry、Performance以及Extreme,分别对应为E档、P档与X档。

3DMark 11
3DMark 11测试截图

3
双卡测试成绩对比

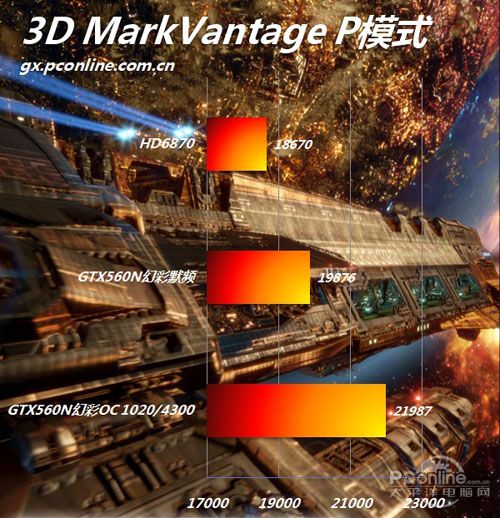

  DX10理论性能测试:3DMark Vantage:

  3DMark Vantage是一款完全针对DirectX 10开发的测试软件,只提供DX10的API,因此DX9的显卡就无缘测试了,而3DMark Vantage较权威地得出显卡的DX10性能,对于消费者了解显卡的理论性能有一定的指导意义。而3DMARK Vantage提供了4个等级的标准设置,分别是Entry(入门级别),Performance(性能级别),High(高端级别)和Extreme(极致级别)。根据本次测试显卡的定位,我们选择Extreme(性能级别)对显卡进行测试。

测试画面

  测试成绩:

3
双卡测试成绩对比

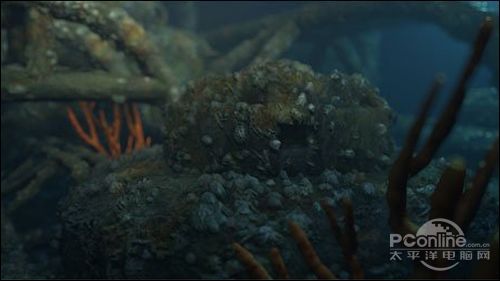

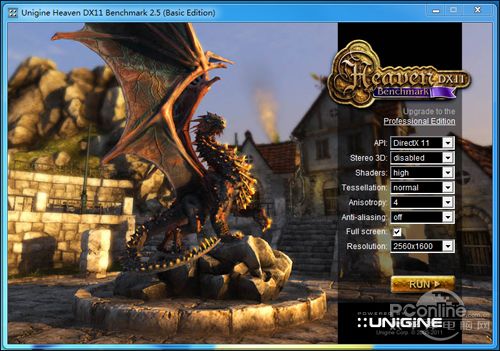

  Heaven Benchmark 2.5对比测试:

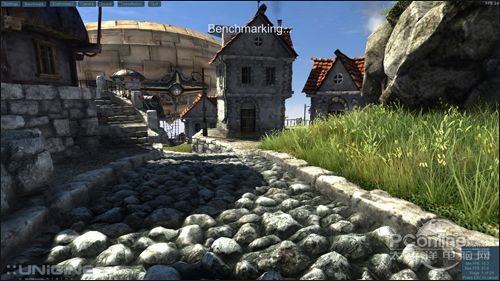

  最近Unigine公司发布了Heaven Benchmark 2.5版,2.5版最大的最重要的变化就是增加了Professional Edition(专业版),面向企业用户、硬件评测人员和发烧友,提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版,具体规格与之前的2.1版类似。

AMD Radeon HD6990
Heaven Benchmark 2.5

  Heaven Benchmark主要特性为:支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

AMD Radeon HD6990
?

·考察computdirect计算性能
·考察细分曲面性能
·分辨率设定为1920X1080,细分曲面水平调整至“Extreme”,抗锯齿设定为8XAA,给显卡充分的压力!

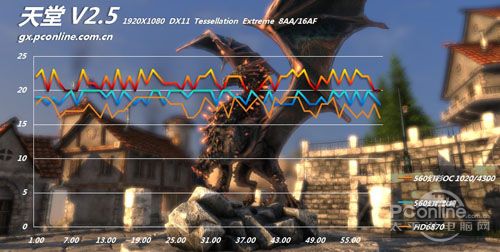

  测试成绩:

3
双卡测试成绩对比

DX11游戏《孤岛危机2》测试:

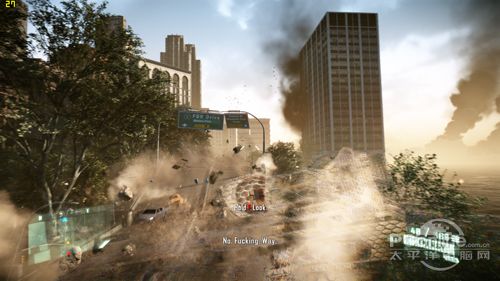

  无需多言,孤岛危机2是目前唯一一款采用100%实时渲染的游戏,具有以下技术特征:Ultra级别曲面细分;置换贴图;高质量HDR动态模糊;真实阴影+可变半影;基于Sprite的散景(Boken);景深视差贴图(POM);粒子动态模糊、阴影和美术升级;水面渲染使用曲面细分;置换贴图改进多GPU支持;改进实时局部反射(DX9);接触阴影(DX9);色调映射改进(DX9)

1134

254

·考察显卡细分曲面/POM(视差映射贴图)/DX11高级景深效果/接触性阴影等高阶DX11特性的游戏性能
·运行三张地图,每张地图运行2次,考察显卡的超频稳定性
·分辨率设定为1920X1080,效果设置为Ultra?High,高分辨率纹理质材设置为“on”

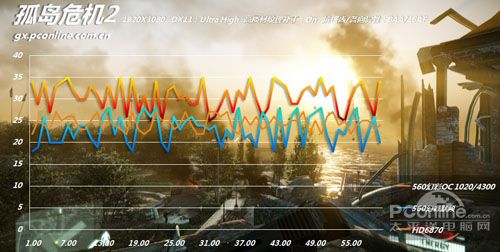

   测试成绩:

3
双卡测试成绩对比

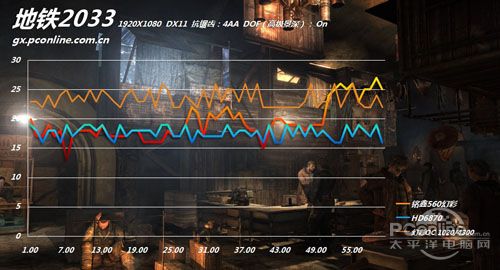

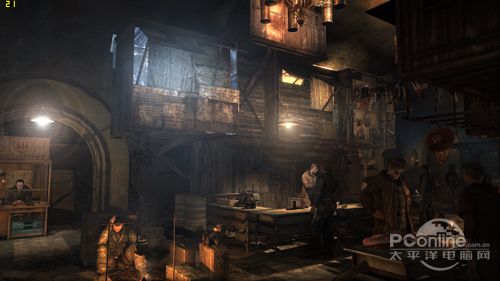

DX11游戏《地铁2033》测试:

  《地铁2033》拥有次世代顶级的画面表现,精确的实时光照,高精度的体积阴影,PhysX加速效果,尤其是整体大范围烟雾尘埃刻画更是出众,营造出了一个极具渲染力的恐怖末日游戏场景;游戏中,主角与其他角色的互动性较高,任务也具有一定的自由度;武器种类虽然较少,但细节表现还是较为优秀的。总体上,《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画,绝对是一款对游戏画面有追求的FPS玩家必玩的大作。

《Metro 2033》
《地铁2033》

  进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格,落在相关选项上对象会有高互动的感应。

2033

·考察显卡的DX11细分曲面性能/DOF高级景深效果运算性能
·测试中我们将所有的特效都开到最高,关闭游戏物理加速

  测试成绩:

2
双卡测试成绩对比

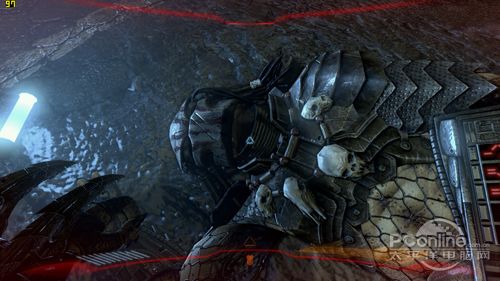

DX11游戏《异形大战铁血战士》测试:

  《异形大战铁血战士》这款FPS游戏由Rebellion公司开发,游戏剧情没有照搬电影的剧情,而是将舞台设定为名叫BG-386的行星,但相同的是人类在该星球发现了古代金字塔,而围绕该金字塔隐藏的巨大秘密,异形、铁血战士、人类3种族再次展开激烈角力。

df
异形大战铁血战士

  游戏中除了提供单人故事模式以外,还提供多人对战模式,可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

fd

·考察显卡的DX11曲面细分性能
·1920X1080分辨率,DX11?Enhaced?Features(DX11增强功能)打开

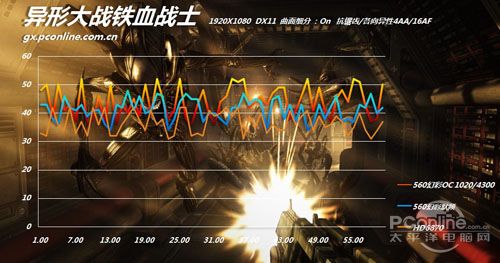

   测试成绩:

3
双卡测试成绩对比

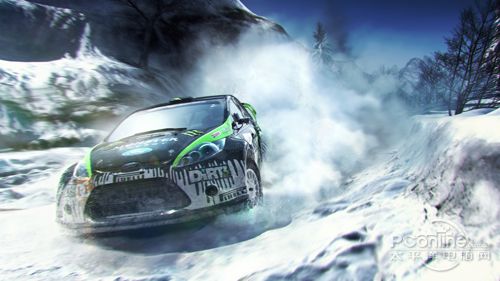

DX11游戏《尘埃3》对比测试:

  《尘埃3》保持了系列的高水准,游戏无论在画面和内容方面都有了全新的进化,在画面方面,泥浆渐渐沾染车体的设定依然保存,车模的精细程度大大强化了,新加入的雪地、山林赛道也有相对独特的视觉效果。

技嘉GTX560显卡
《尘埃3》

  本作将会有6条head-to-head赛道和32条拉力赛道,芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现,福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中,玩家现在不但可以选择赛车,还可以选选择赛车,还可以选择自己的副驾驶,感受不同的驾驶乐趣。

·考察显卡的动态天气特效性能(游戏中的雨、雪、雾)
·考察显卡的DX11后处理特效性能
·分辨率设定为1920X1080,抗锯齿设定为8QCSAA,细节全部为“极高”(灯光和颗粒效果设定为“搞”)

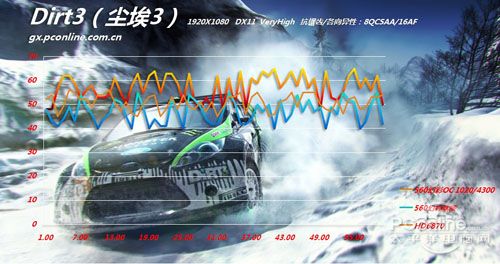

  测试成绩:

2
双卡测试成绩对比

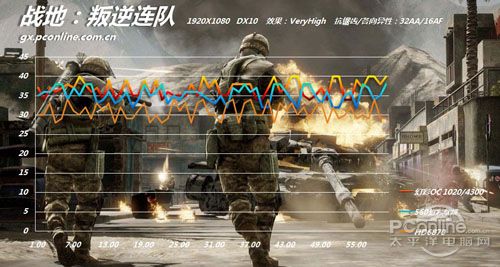

DX11游戏《战地:叛逆连队》测试:

  《战地:叛逆连队2》(Battlefield: Bad Company 2),是EA DICE开发的一款第一人称射击游戏。游戏开发商美国艺电确定 2010年3月2日为游戏Xbox 360、PS3、PC版的首发日期。该作是EA DICE开发的第9款“战地”系列作品,也是《战地:叛逆连》的直接续作,在继承前作特性的基础上,加强了多人联机载具对战和团队合作元素的设定。游戏使用加强版的寒霜引擎,加入了建筑物框架破坏和物体分块破坏的支持。

bf3
《战地:叛逆连队2》

·考察显卡的预渲染性能/全局环境光照性能
·抗锯齿设定32CSAA,效果全部VeryHigh

  测试成绩:

3
双卡测试成绩对比

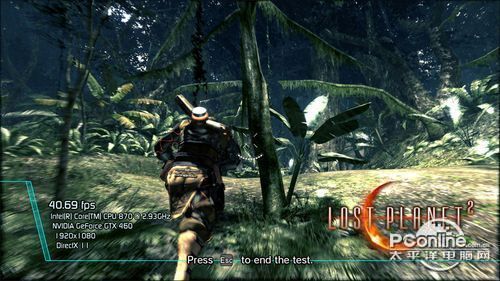

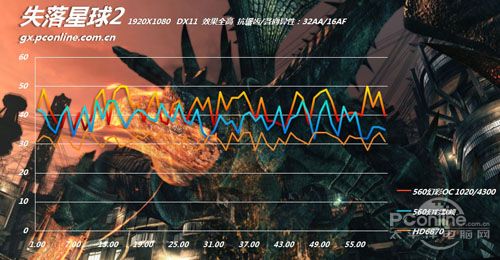

?  DX11游戏《失落星球2》测试:

  游戏采用CAPCOM独自研发并进一步强化的“MT-Framework 2.0”游戏引擎,呈现比前作更为细致美丽的画面,使用该引擎的还有《鬼泣4》和《生化危机5》,并且PC版本加入了DX11特效,成为一款具备DX11性能参考价值的游戏。本次测试,我们使用了官方的Benchmark Version进行测试,结果具备很大的权威性。

hj

·考察显卡的computdirect物理运算性能
·考察显卡的DX11动态阴影/动态采样性能
·分辨率设定为1920X1080,抗锯齿设置为32CSAA,DX11特效全部选择为“High”,运行游戏自带的benchmark工具,测试场景B

  测试成绩:

3?
双卡测试成绩对比

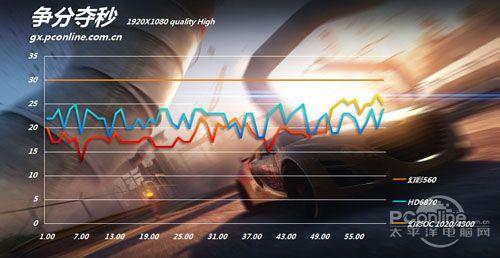

DX9游戏测试:争分夺秒:

  《争分夺秒》是一部值得推荐的赛车游戏。它的画面和音乐效果很棒,单人/多人游戏模式都够你玩一阵的。虽然游戏存在部分缺陷,但游戏中很多伟大的设计足以弥补这些问题。游戏中的多处设计都是许多其他游戏尽了很大努力都无法实现的。即使你平时不怎么玩赛车游戏,《争分夺秒》还是非常值得一玩的。

141

·考察CPU的物理运算性能
·考察显卡的复杂几何建模性能

  测试成绩:

3
双卡测试成绩对比

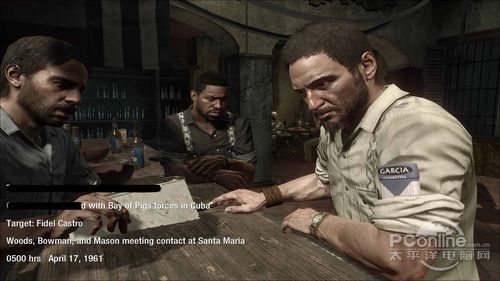

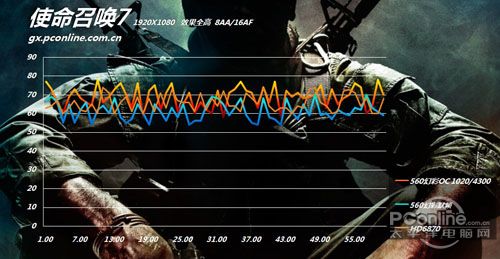

  DX9游戏使命召唤7》对比评测:

使命召唤7
销量突破千万份:《使命召唤7:黑色行动》

  《使命召唤:黑色行动》是动视FPS游戏使命召唤系列的第七部续作,由Treyarch负责开发,最新数据显示该游戏销量突破了1000万,相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期,游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织,他们将在越南战争中承担最秘密、最危险的任务。

使命召唤7

·考察显卡在DX9.0c下的烟雾、植被、光照、水流、运动模糊等效果
·1920X1080分辨率,纹理质材设定为“Extra”

  测试成绩:

3
双卡测试成绩对比

  其他最新3D大作测试成绩

34

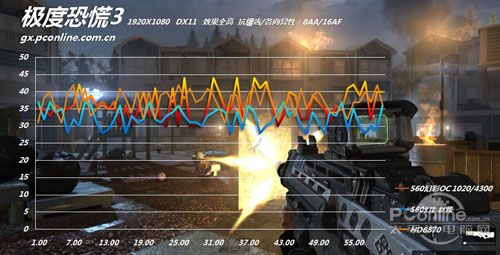

极度恐慌3?? 双卡测试测试成绩

34

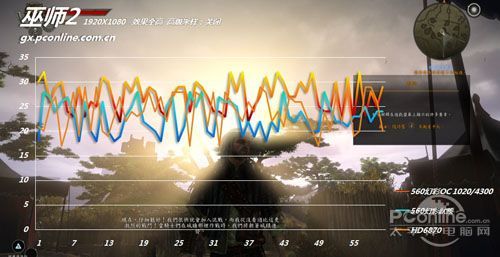

《巫师2》 双卡测试成绩对比

评测方法(物理测试):

  PhysX是目前支持平台最多的物理加速引擎,他可以支持目前主流的X86处理器、AGEIA公司的PPU、东芝公司的Cell以及支持CUDA环境的GPU。其中,最令人期待的就是支持CUDA的版本。借助于目前强大的GPU并行运算能力,支持CUDA环境的PhysX物理加速引擎能给用户带来最为真实的性能体验。

物理加速

  随着物理引擎的加入,以后我们就可以在游戏中体验最为真实自然的服装、毛发、烟雾、爆炸等画面,可以进一步的解放目前不堪重负的CPU。目前已有数款游戏宣布支持NVIDIA Geforce PhysX,相信未来会有更多游戏支持物理效果,还原一个更真实的游戏世界。目前支持GeForce 8/9/200系列的显卡已经发布。

besat

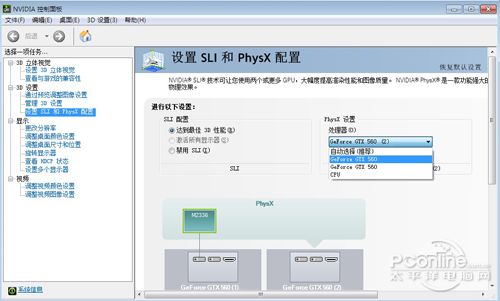

物理测试中,把其中一块GTX560设定为物理卡,专门负责CUDA计算

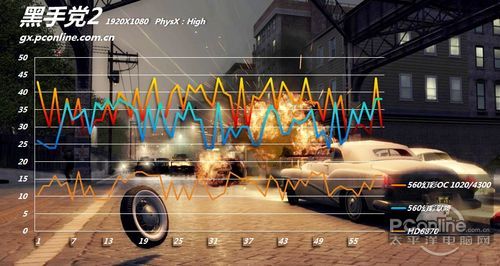

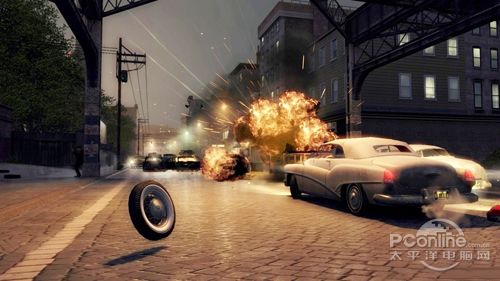

  《黑手党2》是笔者玩过的将画面张力和物理效果结合得最完美的游戏之一。它拥有精细的人物和建筑建模,高级拟真的动态阴影,以及诸如粒子效果和布料效果,但在游戏设置中将PhysX特效等级设置为Medium或者High之后,游戏性能大幅下降?–?甚至GTX480在此游戏中都会出现比较频繁的速度拖慢现象。

67

·考察显卡的上下文切换性能(上下文切换:CUDA单元从图像渲染、3D运算转换至物理效果运算的过程)
·分辨率为1920X1080,抗锯齿设置为“on”,physx效果设置为“high”

   测试成绩

er
双卡测试成绩对比

?  在使用铭鑫GTX560N-1GBD5 幻彩版进行CUDA运算后,游戏平台的物理性能飙升。

评测方法(CUDA高清应用测试):

  在高清应用中,倍线技术是最能体现N卡的视频播放优势的技术。关于倍线技术,好多人可能会觉得陌生,其实倍线技术的原理是软件分析前后数帧的画面,将其中的有效色彩信息提取出来补全到每一帧当中,实现提升色彩表现、清晰度和对比度的目的,可以将低分辨率的视频输出为高清信号。

re

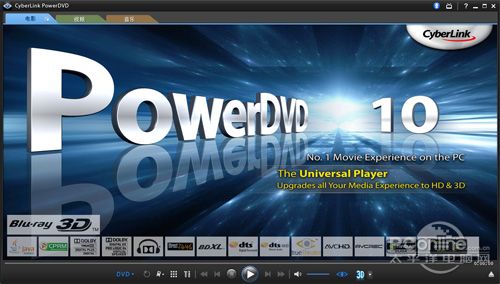

  PowerDVD 10是一套全能影音播放软体,内建的TrueTheater HD 画质提升技术,能将一般画质DVD电影及影片档,提升至接近HD高清,让影片画面更锐利、画质更清晰。

re

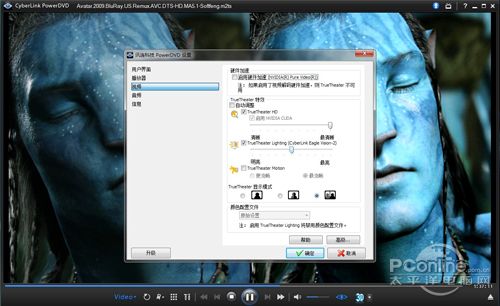

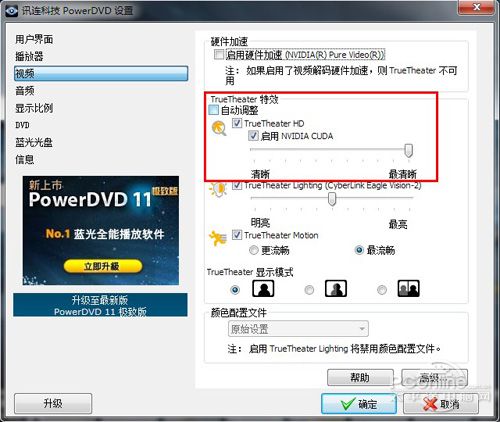

  上图即为PowerDVD设置中的TrueTheater特效选项,我们可以自由开启和关闭TrueTheater HD,以及是否选择NVIDIA CUDA技术的支持,如果不勾选的话,软件将会以CPU软解方式进行倍线。

besat
高清转码/播放测试中,把铭鑫GTX560N幻彩GTX560设定为物理卡,专门负责CUDA计算

7
开启TrueTheater,软件自动选择CUDA加速计算

7

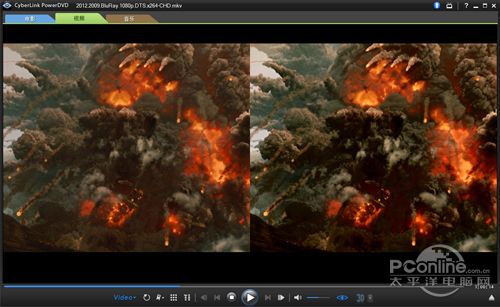

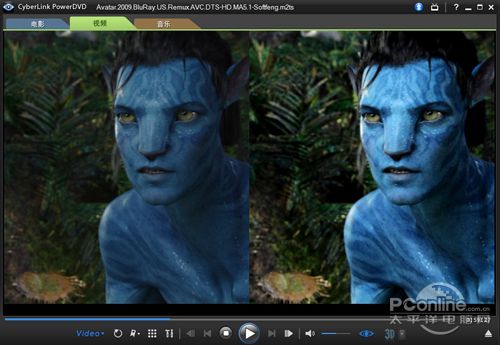

TrueTheater(右)水面的色彩更为逼真自然

7
TrueTheater(右)人物脸部细节更清晰,颜色更鲜明

7
TrueTheater(右)火山灰的色彩过渡更丰富

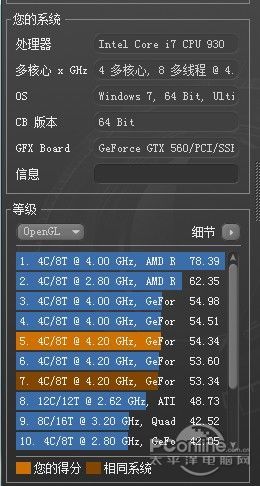

  专业图形渲染性能测试:Cinebenchmark R11.5 :

3D渲染性能测试软件CineBench R11.5
CineBench R11.5 64Bit

  CineBench R11.5为目前最新版的Cinebench系列测试软件,它采用了3D设计软件CINEMA 4D的3D引擎,支持多线程同时运算,可以用来评测多核处理器的效能。我们采用的是64位版。

  测试成绩:

2222
通过优化的BIOS,GTX570宣告落马

视频转码测试

  随着高清视频、手持影音设备的逐渐普及,越来越多的用户在日常生活中都接触了视频编解码的转换。对于许多用户而言,视频的转码是一项非常繁琐的事情,因为许多软件所转换的格式非常有限,同时转换的效率也是非常低下,因此一款真正全能的高效视频转换软件正被用户们所期待。

  曦力音视频转换软件是首款支持CUDA加速技术的软件,在研发过程中与全球视觉计算技术的行业领袖NVIDIA公司展开了密切的合作,在最新版本中已经成功支持NVIDIA CUDA计算架构,在安装有NVIDIA显卡的电脑时,其视频转换速率将提高3-4倍。

D2

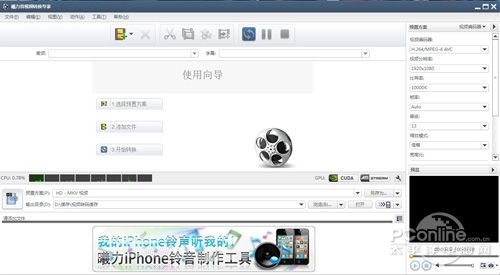

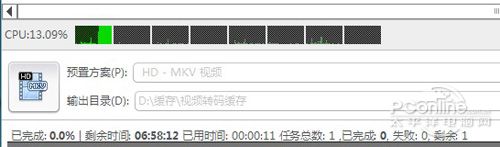

使用“曦力音视频转换专家”进行CUDA视频转码运算

D2

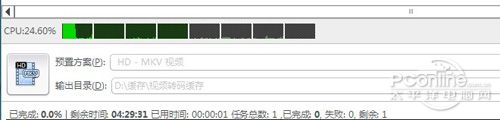

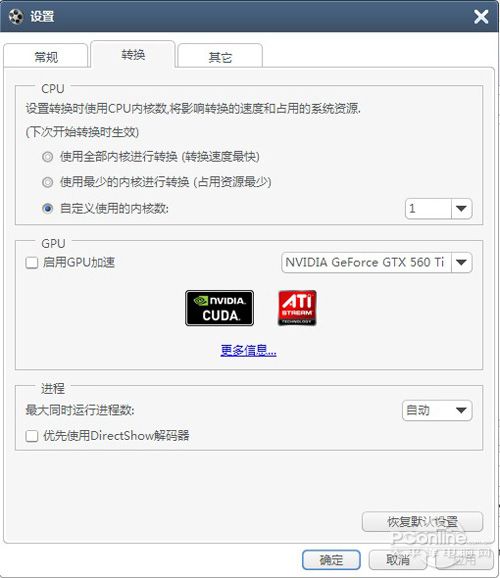

软件设置界面,可以打开CUDA支持

D2
关闭CUDA支持,转码时间为6小时58分

D2
开启CUDA转码支持,转码时间缩短为4小时29分

评测方法(噪音):

131

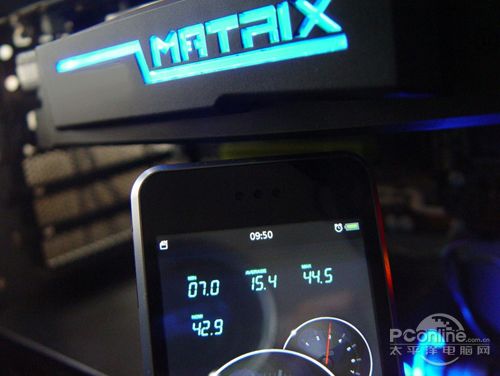

使用Andriod的噪音测试app进行噪音测试

3

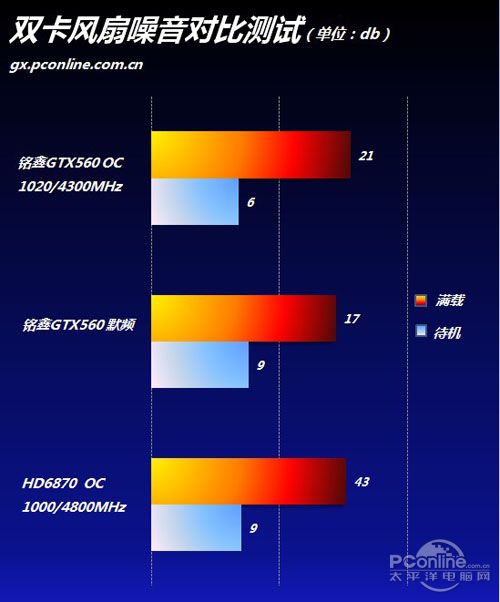

三平台噪音对比

  评测方法(温度):

131

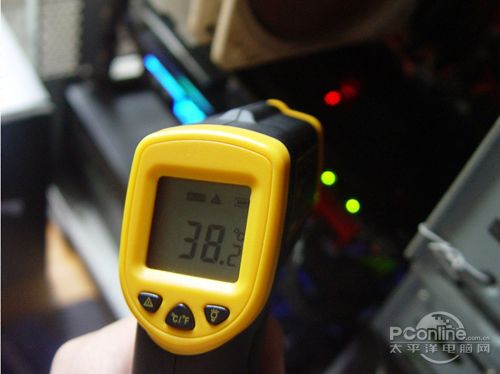

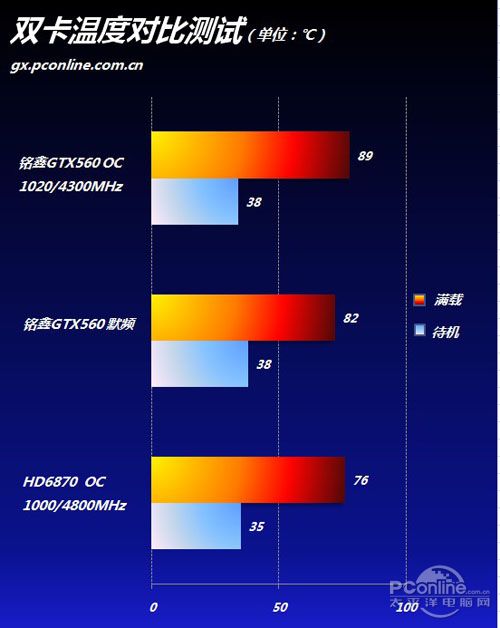

使用红外探温仪对显卡PCB背板、热管、散热鳍片、GPU底座进行三次温度测试,取平均值

3
三平台温度对比

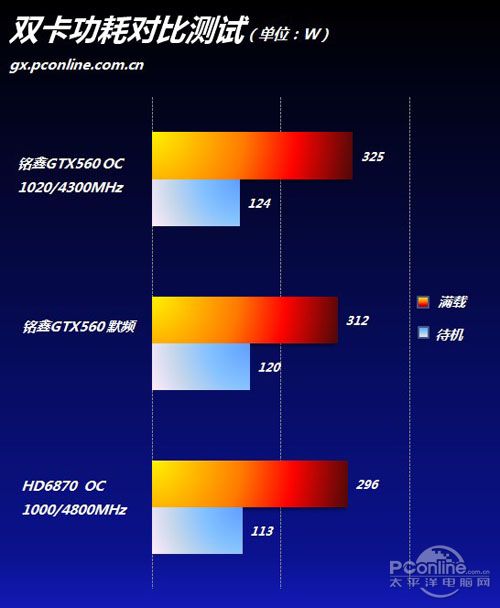

  评测方法(功耗):

131
使用功耗仪,针对满载/待机时的整机功耗进行测试

3
三平台功耗对比

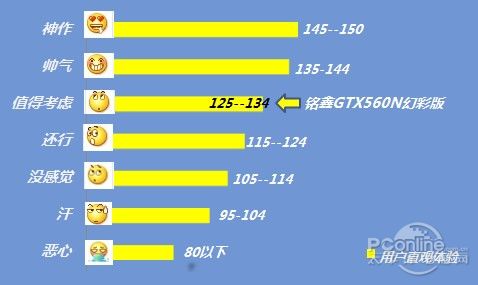

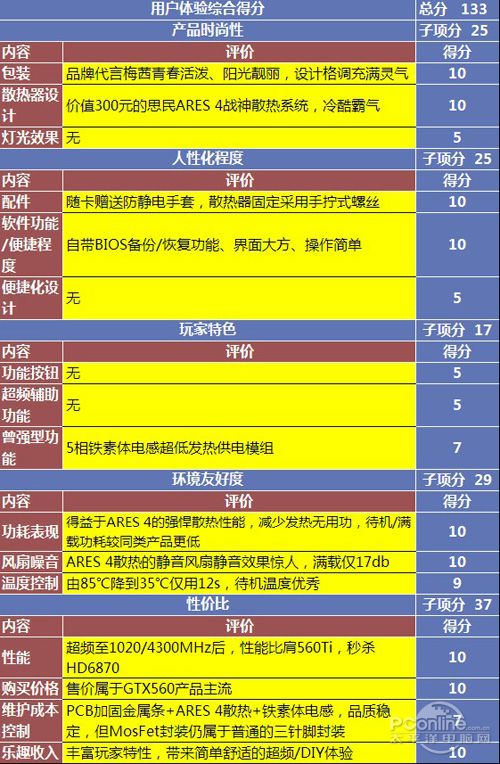

评测总结

  优点

1333
1333
1333

  缺点

1333
