中端战车:铭鑫强悍散热GTX560显卡评测

时间:2011-08-23  资料来源:pconline 阅读次数: 6672

分享按钮

  【PConline 评测】作为GTX460的接班人,GTX560性能更强,而市场价格则几乎是无缝衔接,这让N卡中端优势再一次得到加强。近期随着GTX460的快速退市,GTX560已经迅速成为N卡中端顶梁柱。今天我们我大家带来的正是一款搭载思民“战神”散热器的GTX560,具体型号为铭鑫视界风GTX560N-1GBD5幻彩版,显卡报价仅1399,是一款主打高性价比的产品。

铭鑫视界风GTX560N-1GBD5幻彩版显卡
铭鑫 视界风GTX560N-1GBD5幻彩版  图片  评测  论坛  报价  网购实价

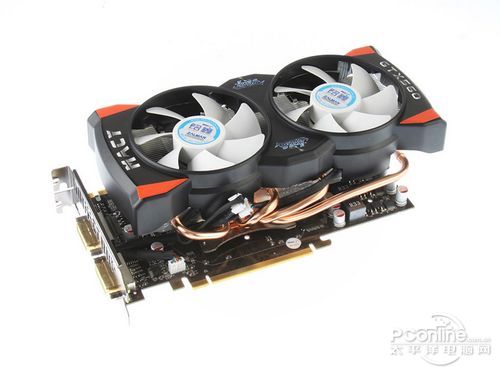

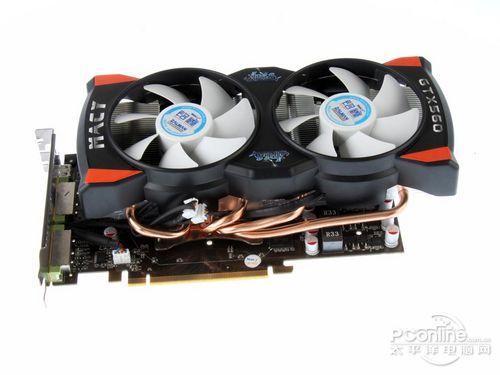

  显卡高耸的双风扇四热管散热系统造型非常夸张,红黑色调搭配也显得很有玩家元素。显卡散热器需要占用3条主板扩展槽位,给显卡来来一种动力澎湃的立体感觉,宛如一辆“中端战车”。

铭鑫视界风GTX560N
铭鑫视界风GTX560N-1GBD5幻彩版显卡

铭鑫视界风GTX560N-1GBD5幻彩版显卡基于NVIDIA全新40nm GF114显示芯片,显卡拥有384个CUDA核心、32个光栅单元和64个纹理单元,同时标配1GB 256bit显存,规格强悍,定位针对中端发烧级游戏玩家。显卡能够完美支持DirectX 11 API和CUDA通用运算技术,支持当前最新游戏大作的特效展示。

本期测试显卡规格参数
显示卡 铭鑫GTX560N AMD HD6850 AMD HD6870
核心代码 GF114 Cayman Pro Cayman Pro
制造工艺 40 nm 40 nm 40 nm
流处理器 336 960 1120
核心频率 810 MHz 775 MHz 900 MHz
显存频率 4008 MHz 4000 MHz 4200 MHz
显存类型 GDDR5 GDDR5 GDDR5
显存容量 1024 MB 1024 MB 1024 MB
显存位宽 256-bit 256-bit 256-bit
显卡供电 6 pin+6pin 6 pin 6 pin+6 pin
参考报价  1399元 1299元   1599元

本期测试显卡天梯图如下:

  在本期测试中,我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快,不断有新品上市与被淘汰,因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处,我们也真心希望广大网友能及时做出批评指正。

铭鑫视界风GTX560N-1GBD5幻彩版显卡

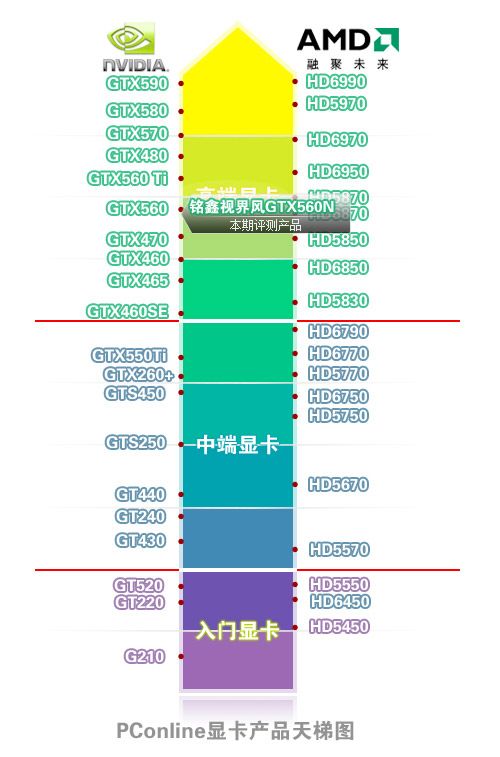

PConline显卡天梯图

  PConline显卡产品天梯图说明:为了让网友更直观地了解评测显卡的档次,我们引入了天梯图。在显卡天梯图中,我们按产品的性能划分产品档次,段位越高产品档次越高,性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”,则说明该卡的做工性能高于同系列公版产品,若低于同段位“红点”则说明做工缩水。同段位内位置越高,产品的综合实力越强。

铭鑫视界风GTX560N-1GBD5幻彩版显卡赏析:

  铭鑫视界风GTX560N-1GBD5幻彩版显卡采用的3插槽散热器庞大体型霸气十足,让第一眼看到这款显卡的人会感觉有些惊奇。显卡采用的是非公版设计,PCB的长度为21.6cm,板上布线、元器件用料在公版基础上有所变更。

铭鑫视界风GTX560N
铭鑫视界风GTX560N-1GBD5幻彩版显卡

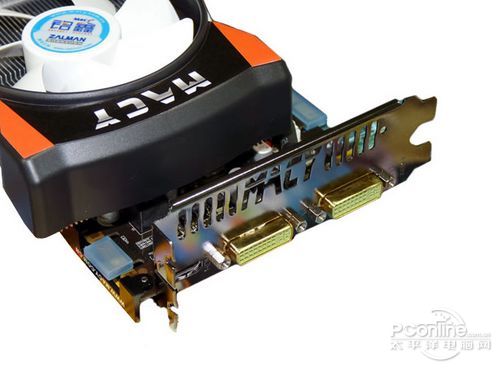

  显卡采用了与公版规格一致双DVI+HDMI输出接口组合,更适合中高端游戏玩家使用。显卡输出接口全部采用EMI电磁防护处理,有助于保护输出信号质量。

dfvb
铭鑫视界风GTX560N-1GBD5幻彩版显卡接口

  GTX560显卡功耗比较高,需要采用双6pin外接供电,最大可提供150W的功率输入,以保证显卡的正常工作以及应付额外的超频环境下供电需求。此外,铭鑫这款显卡还具备了一个SLI接口,支持多显卡并行,使高端玩家可以获取更大的双卡性能。但由于这款显卡本身体形庞大,功耗、价格也都非泛泛之辈,因此装备多卡并非易事。

铭鑫视界风GTX560N -1GBD5 幻彩版显卡

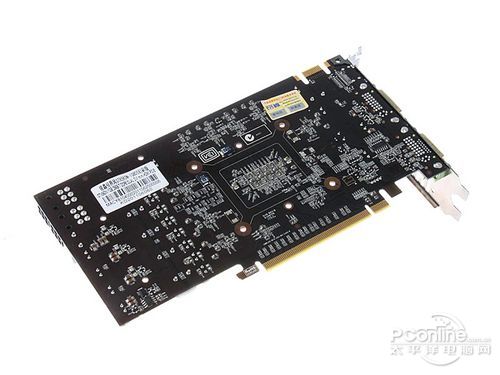

铭鑫视界风GTX560N-1GBD5幻彩版显卡背部图

  散热方面,显卡配备了价值300元得思民ARES 4散热系统,这是一款专为高性能高功耗中高端显卡推出的散热系统,风力强劲,效率显著。散热器具备大面积的铝制散热鳍片,配以4条6mm纯铜热导管,造型严谨合理。散热器体积庞大,将显卡PCB全罩了起来,有助于覆盖更大的散热面积。

铭鑫视界风GTX560N
显卡散热器

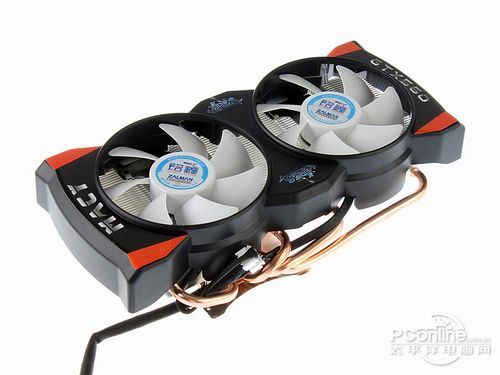

  显卡散热器采用了两个直径8cm的大口径风扇,可以在较低转速下获得较大风量,配合热管、散热片,散热效果均匀高效。另外大口径风扇运转起来也更加平稳,噪音更低。

铭鑫视界风GTX560N
显卡散热器

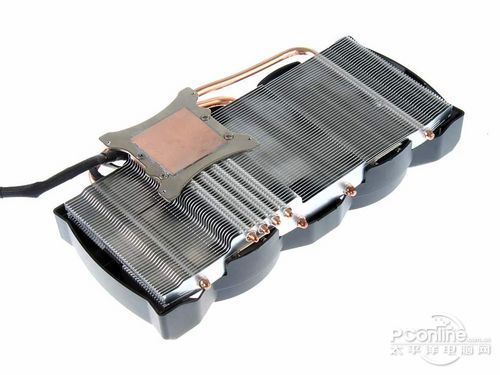

  散热器底座为纯铜打造,表面打磨极为平整,能够最大面积的与GPU核心接触。底座尺寸为39x39mm,可以完整覆盖GTX 560的核心。4根纯铜热管直径为6mm,热管与散热片、吸热底座契合很严密。

铭鑫视界风GTX560N
显卡散热器

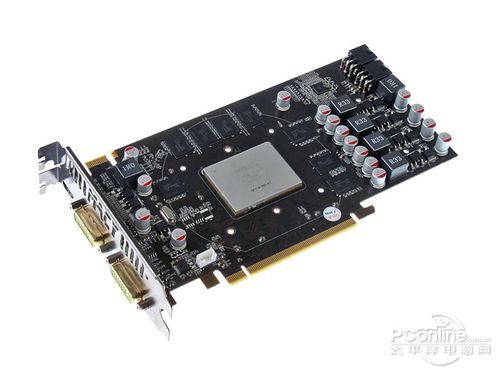

  PCB部分,显卡采用铭鑫惯用的黑褐色PCB板,非公版的PCB为铭鑫自行设计,核心供电集中在PCB右侧,显存供电则安置在左上角,显卡PCB走线清晰规范,板上元器件、各功能模块布局整齐合理。整块PCB板并没有出现明显空白的地方,整体来看做工不错,布局合理,用料不俗。

铭鑫视界风GTX560N
铭鑫视界风GTX560N-1GBD5幻彩版显卡PCB

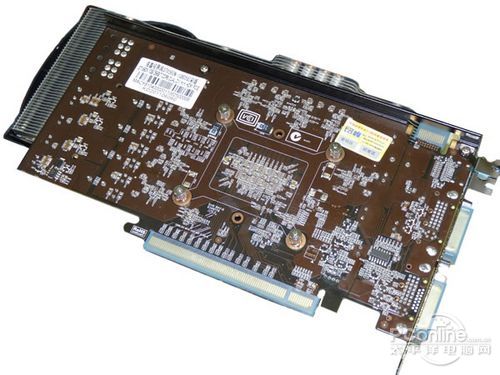

  从背面看,显卡PCB也保持了较高的做工水准,电子元器件采用的是贴片工艺,板上各焊点均匀饱满。显卡PCB面积较大,设计空间比较充分,因此背面的元器件并没有显示得很密集。

铭鑫视界风GTX560N
铭鑫视界风GTX560N-1GBD5幻彩版显卡PCB背部图

  铭鑫视界风GTX560N -1GBD5 幻彩版显卡采用了台积电使用40nm工艺制造的GF114核心,核心拥有336个流处理器、32个光栅单元,同时标配256bit显存控制器。该卡支持最新的DirectX 11与Shader Model 5.0,还支持NVIDIA自身特色的CUDA、PhysX物理加速、3D显示以及PureVideo高清硬件加速技术 ,可以为玩家带来了更多的游戏乐趣。

铭鑫视界风GTX560N gbfjnghjn
显卡核心以及显存

  显卡的GF114显示核心运行频率810MHz,显卡显存采用的是海力士的0.5ns GDDR5颗粒,频率4008MHz,比较保守,看来这款显卡还有一定的超频幅度。

bgfb

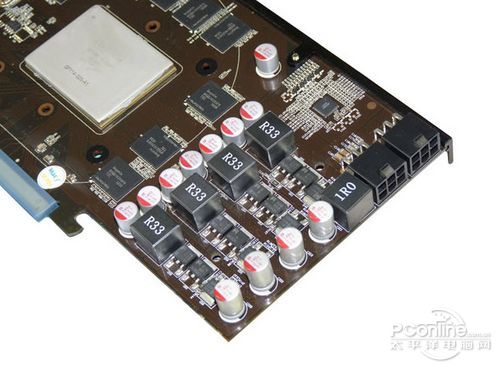

显卡供电电路

  显卡配备了4相核心供电电路,另外1相独立的显存供电电路在PCB左上部,供电电路用料为铁素体电感、FP固态电容、三脚MOS管,比较扎实。铁素体是通过渗碳工艺,将碳溶解在铁的晶格中形成的固溶体,具有更高的电子阻抗、更低的工作温度、更低的EMI电磁干扰、寿命超长的特点。

显卡测试平台及测试说明:

  在正式测试之前,先让我们一起来看看与这次评测有关的相关评测平台和评测方法。

硬件平台
CPU
Intel Core i7 975 (133×25=3.33GHz 8MB L3 Cache)
主板
X58
内存
宇瞻 DDR3 1333 2GB×3 (8-8-8-24)
硬盘
日立 1T SATA-II 32M
显卡
铭鑫视界风GTX560N-1GBD5幻彩版 (810/4008MHz,1GD5)
AMD公版HD6850  (775/4000MHz,1GD5)
AMD公版HD6870  (900/4200MHz,1GD5)
软件平台
系统软件
Windows 7 64位旗舰版+DirectX 11
驱动程序
AMD 催化剂 11.6 FOR Windows 7 64bit
NVIDIA ForceWare 275.66 FOR Windows 7 64bit
评测软件
DX9:
使命召唤7
DX10:
孤岛危机:弹头
DX11:
3DMark11
地铁2033
异形大战铁血战士
Heaven Benchmark 2.5
尘埃3
功耗温度测试:
GPU-Z
Furmark

  铭鑫视界风GTX560N-1GBD5幻彩版显卡定位中端主力,1399元的价位,与降价之后的HD6870针锋相对,因此我们选择了HD6870作为参考对象。我们选用的测试分辨率为1920×1080 0AA与1920×1080 4AA,测试画质全部为高。

DX11理论性能测试:3DMark 11

  3DMark 11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡,第一个为Basic,提供最通用的测试模式以及测试方式。

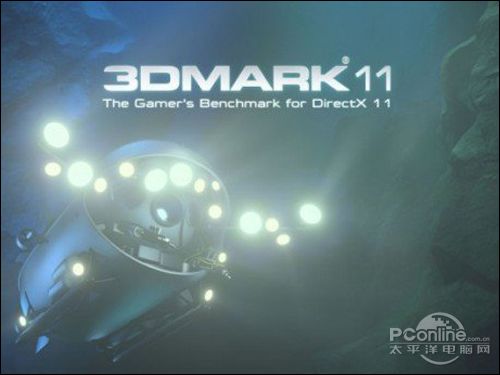

3DMark 11
3DMark 11

  相比Vantage版本的4种等级的测试模式,3DMark11精简到评测环境最常用的3种,也就是我们熟悉的Entry、Performance以及Extreme,分别对应为E档、P档与X档。

3DMark 11
3DMark 11测试截图

测试成绩:

铭鑫视界风GTX560N-1GBD5幻彩版显卡

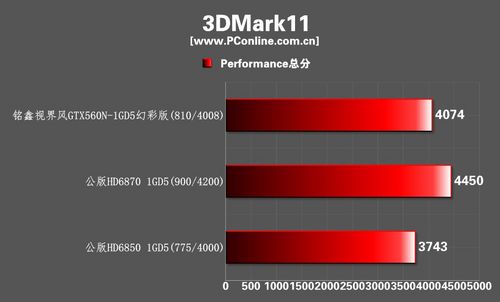

3DMARK 11测试成绩

  在3DMark 11测试中,铭鑫视界风GTX560N-1GBD5幻彩版显卡测试得分4074分,居于两款A卡之间。超过4000分的成绩,预示着这款显卡将具备流畅的DX11游戏性能。

Heaven Benchmark 2.5对比测试

  最近Unigine公司发布了Heaven Benchmark 2.5版,2.5版最大的最重要的变化就是增加了Professional Edition(专业版),面向企业用户、硬件评测人员和发烧友,提供了自动命令行、CSV格式报告、极限压力模式(循环测试)、技术支持、商业使用授权等等普通版所不具备的高级特性。这标志着Heaven Benchmark正式步进商业化。但Unigine也发布了免费的2.5版,具体规格与之前的2.1版类似。

AMD Radeon HD6990
Heaven Benchmark 2.5

  Heaven Benchmark主要特性为:支持DirectX 9/10/11和OpenGL、大量使用Hardware Tessellation(硬件曲面细分)技术、高级SSAO(屏幕空间环境光遮蔽)、物理学精准算法生成的容积云、模拟光照环境变化、动态天空和光线散射、行走、飞行交互式体验模式。

AMD Radeon HD6990

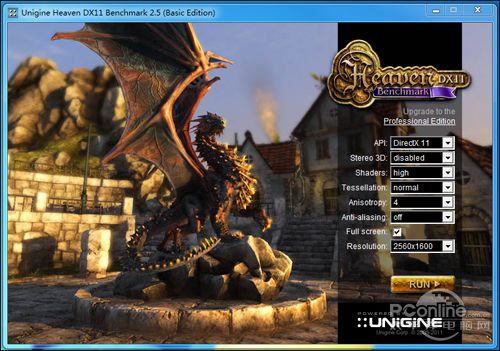

2.5版本的测试界面与前代一样

测试成绩:

铭鑫视界风GTX560N-1GBD5幻彩版显卡

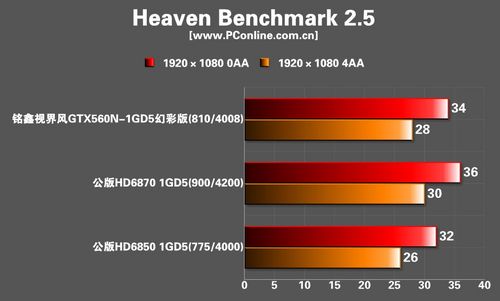

Heaven Benchmark 2.5测试成绩

  Heaven Benchmark 2.5的测试主要考验显卡的曲面细分渲染性能,测试压力较为苛刻。在测试中,HD6870成绩比铭鑫视界风GTX560N-1GBD5幻彩版显卡高出2帧,幅度很小。

DX11游戏《地铁2033》测试:

  作为一款恐怖FPS游戏,《地铁2033》拥有次世代顶级的画面表现,精确的实时光照,高精度的体积阴影,PhysX加速效果,尤其是整体大范围烟雾尘埃刻画更是出众,营造出了一个极具渲染力的恐怖末日游戏场景;游戏中,主角与其他角色的互动性较高,任务也具有一定的自由度;武器种类虽然较少,但细节表现还是较为优秀的。总体上,《地铁2033》凭借DirectX 11/10/9下的优异画面表现和超精细场景刻画,绝对是一款对游戏画面有追求的FPS玩家必玩的大作。

《Metro 2033》

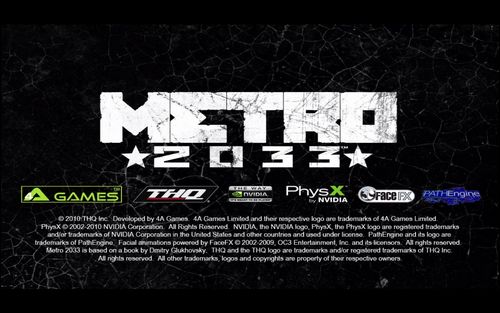

《地铁2033》游戏启动界面

  进入《地铁2033》游戏初始界面相信玩家可以感觉到本作的独到设计风格,落在相关选项上对象会有高互动的感应。

《Metro 2033》

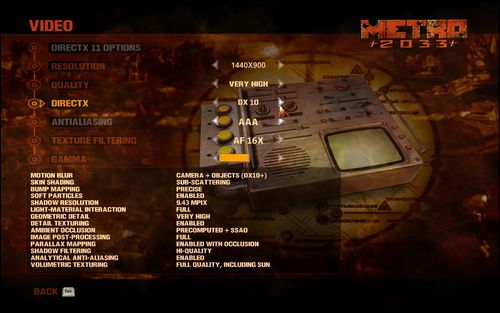

《地铁2033》游戏VIDEO设置选项

  DIRECTX 11 OPTIONS(DIRECTX 11选项),RESOLUTION(分辨率),DIRECTX,ANTIALIASING(抗锯齿),TEXTURE FILTERING(纹理过滤),GAMMA(伽玛值)。测试中我们将所有的特效都开到最高,同时打开游戏物理加速。

测试成绩

铭鑫视界风GTX560N-1GBD5幻彩版显卡

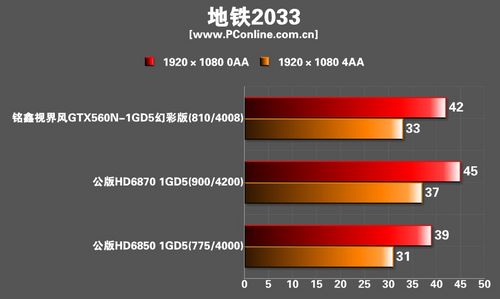

《地铁2033》

  《地铁2033》的测试中,得益于GF114的优秀DX11核心架构及PhysX物理加速技术支持,铭鑫视界风GTX560N-1GBD5幻彩版显卡性能表现仍然是在HD6850以及HD6870之间,但三款显卡在这款要求较为苛刻的游戏中也都达到了流畅级别。

DX11游戏《异形大战铁血战士》测试:

  《异形大战铁血战士》是这款FPS游戏是由Rebellion公司开发的,本次的游戏的剧情没有照搬电影的剧情,而是将舞台设定为名叫BG-386的行星,相同的是人类在该星球发现了古代金字塔,而围绕该金字塔隐藏的巨大秘密异形、铁血战士以及人类3种族再次展开激烈的战斗。

df
异形大战铁血战士

  游戏中除了提供单人故事模式以外,还提供多人对战模式,可以说多人对战模式才是这个游戏最能吸引玩家一直玩下去的地方。

异形大战铁血战士

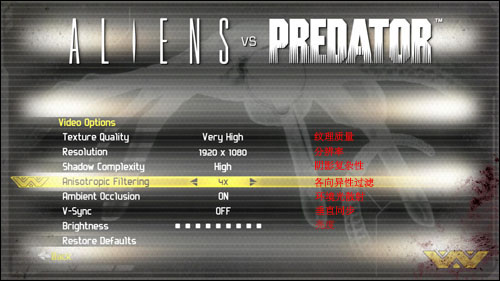

  纹理质量、分辨率、阴影复杂性、各向异性过滤、环境光散射,垂直同步的调整菜单。所谓的(环境光散射)Ambient Occlusion是指通过不特定的光源表现周边所有环境阴影的功能。比如在在墙和墙草和草之间相关物体们产生的光线的反射。在测试中我们将所有的特效开至最高。

测试成绩

铭鑫视界风GTX560N-1GBD5幻彩版显卡

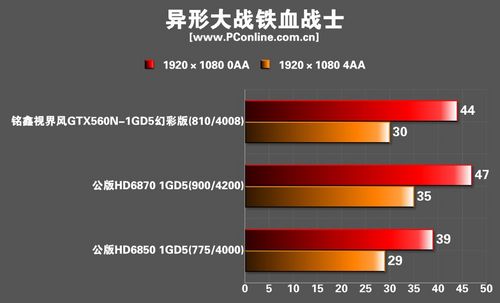

《异形大战铁血战士》测试成绩

  在《异形大战铁血战士》这个DX11游戏的测试中,铭鑫视界风GTX560N-1GBD5幻彩版显卡在0AA的环境下领先HD68505帧,落后HD68703帧,中间的位置仍然没有改变。。

DX11游戏《尘埃3》对比测试:

  《尘埃3》保持了系列的高水准,游戏无论在画面和内容方面都有了全新的进化,在画面方面,泥浆渐渐沾染车体的设定依然保存,车模的精细程度大大强化了,新加入的雪地、山林赛道也有相对独特的视觉效果。

技嘉GTX560显卡
《尘埃3》

  本作将会有6条head-to-head赛道和32条拉力赛道,芬兰、肯尼亚、挪威、密歇根这几个地点都会在游戏中出现,福特嘉年华、福特福克斯WRC和雪铁龙C4也会作为新车加入到游戏中,玩家现在不但可以选择赛车,还可以选选择赛车,还可以选择自己的副驾驶,感受不同的驾驶乐趣。

vbgn g
《尘埃3》

  《尘埃3》沿袭了本系列赛车游戏的传统,仍然具备标准benchmark测试功能。游戏内置的测试赛道为ASPEN的一条雪地赛道,时长大概在1分15秒,但有趣的是benchmark比赛过程是随机的,主视角的飙车成绩排名会根据电脑AI发挥而随机变化,但是测出来的FPS比较稳定,同一张显卡多次测试出来的结果完全一致。

测试成绩:

铭鑫视界风GTX560N-1GBD5幻彩版显卡

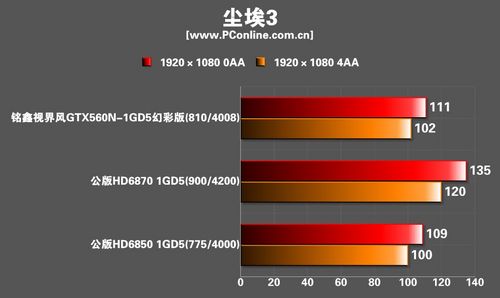

《尘埃3》测试成绩

  从这款新出的赛车游戏测试成绩对比可以看出,三者成绩呈阶梯分布,HD6870依然领先,铭鑫视界风GTX560N-1GBD5幻彩版显卡居中,HD6850垫后。3款显卡帧速都很高,游戏运行得很流畅。

DX10游戏《孤岛危机:弹头》对比测试:

  《孤岛危机:弹头》是PC游戏中的一款具有“分水岭”意义的大作,这款游戏在实际场景考察描绘、3D建模精度、昼夜/季节循环、天气/风力模拟、枪械操控体验上都迈出了一大步,几乎达到了“乱真”的效果,精细逼真的画面、卓越丰富的音效、简单新奇的操控体验,都让人非常容易投入到游戏中去。

孤岛危机:弹头

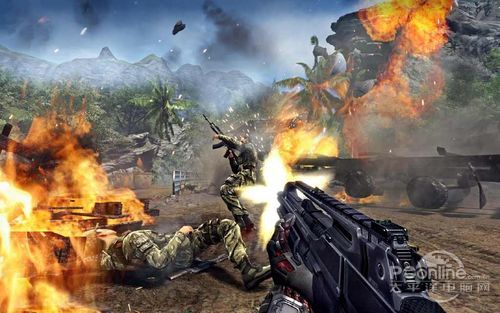

《孤岛危机:弹头》游戏画面

  但这款游戏对显卡的要求在当年绝对堪称“变态”,因此《孤岛危机》曾被戏称为“显卡危机”。时至今日,主流显卡虽然已经进阶到了DX11级别,在即使千元级中端DX11显卡,在面对这款游戏时仍会感觉压力很大。

孤岛危机:弹头

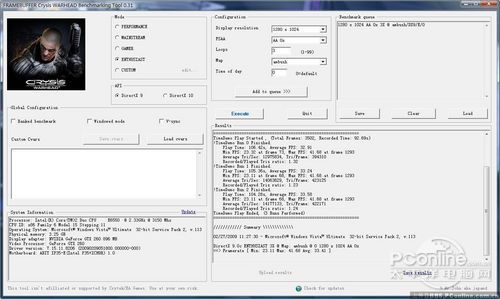

《孤岛危机:弹头》Benchmark测试程序

测试成绩

铭鑫视界风GTX560N-1GBD5幻彩版显卡

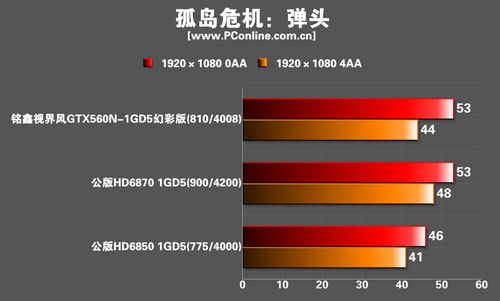

《孤岛危机:弹头》测试成绩

  《孤岛危机:弹头》游戏对显卡要求较高,尤其贴图渲染的负荷十分明显,加上引擎带来华丽的DX9/DX10画质使得该游戏一直是较低端显卡的“杀手”。在《孤岛危机:弹头》的测试中,三款显卡都达到了流畅程度,铭鑫视界风GTX560N-1GBD5幻彩版显卡的成绩接近HD6870,但在开启4倍抗锯齿后,A卡众多流处理器协同应对的优势有所展现。

DX9游戏使命召唤7》对比测试:

使命召唤7:黑色行动

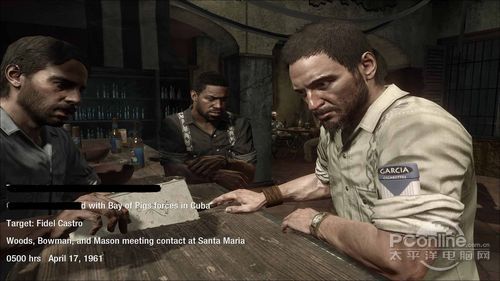

《使命召唤7:黑色行动》游戏画面

  《使命召唤:黑色行动》是动视FPS游戏使命召唤系列的第七部续作,由Treyarch负责开发,最新数据显示该游戏销量突破了1000万,相当受欢迎。故事剧情设定在了上世纪后期的美国越南战争时期,游戏主要描述了战争期间的一个名称为Studies and Observations Group的组织,他们将在越南战争中承担最秘密、最危险的任务。

使命召唤7
《使命召唤7:黑色行动》游戏画面

  而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员,专司敌后渗透、破坏、暗杀等不可告人的隐秘勾当。《使命召唤:黑色行动》将为你带来电影般的视觉冲击和紧张刺激的战斗。

测试成绩:

铭鑫视界风GTX560N-1GBD5幻彩版显卡

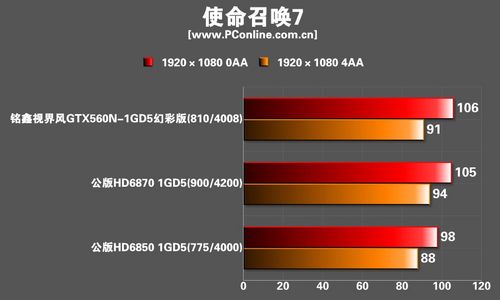

《使命召唤7》测试成绩

  在经典的FPS游戏《使命召唤7》的测试中,在0AA的环境下,铭鑫视界风GTX560N-1GBD5幻彩版显卡以小幅度优势胜过HD6870,性能拔得头筹。在这款DX9游戏中,三块显卡帧速都很高,因此对于这类稍早的游戏大作来说,新一代DX11中端显卡已经可以从容应对。

显卡温度功耗测试:

  在测试之前需要说明的一点是,由于我们无法测试单张显卡的独立功耗,因此在测试中所有的功耗成绩均为整机功耗,测试频率均为默认频率。我们采用严厉的FurMark进行烤机,5分钟后记录核心满载时的温度;然后待机5分钟,在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗,测试环境保持在室温25摄氏度。

AMD Radeon HD6990

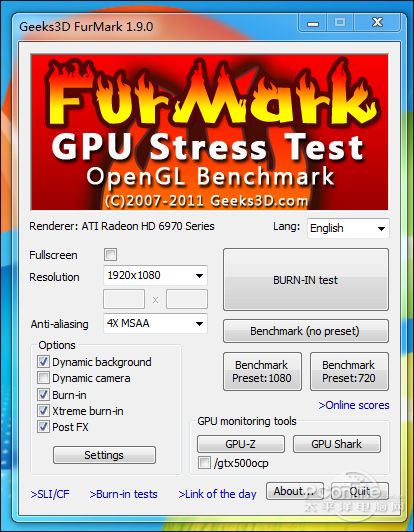

最新版本Furmark

AMD Radeon HD6990

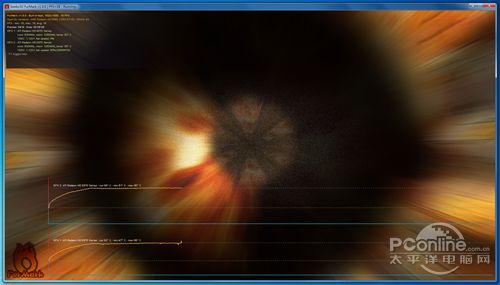

满荷载测试界面

  新版本的Furmark支持多卡互联,并且加入了防GTX500系列显卡智能节电的功能,为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。

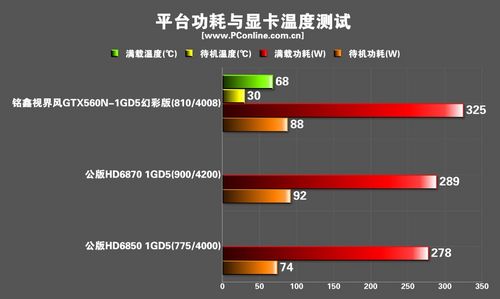

测试成绩:

铭鑫视界风GTX560N-1GBD5幻彩版显卡
测试成绩

  在温度测试环节,显卡的巨型散热器的功力果然强悍,显卡待机状态下核心温度30℃,而furmark满载烤机时显卡的稳定核心温度也始终没有超过70℃。除了出色的控温表现之外,散热器的静音特性也值得称赞,显卡即便是在最高负载状况下,风扇转速也没有超过1380PRM,反映到实际感官上就是“裸奔”时也几乎听不到显卡声音。

PConline评测室总结:

铭鑫视界风GTX560N
铭鑫 视界风GTX560N-1GBD5幻彩版  图片  评测  论坛  报价  网购实价

铭鑫视界风GTX560N-1GBD5幻彩版显卡优缺点点评
优点
缺点
1、1399元行业最低价格,有竞争力,性价比高;
2、双风扇四热管散热器外形拉风,散热效能强劲。
1、散热器体积比较大,使显卡双6pin接头使用不便。

  铭鑫视界风GTX560N-1GBD5幻彩版显卡最大的特色就是思民Ares战神散热器的加入,这款双风扇四热管散热器将显卡温度控制的相当到位,而且散热器运行噪音也很低,使显卡的综合实力提升了一个档次。如果说稍有不足之处,就是这款散热器尺寸很大,一定程度上影响了SLI桥接位以及双6pin接头的使用。

  由于采用了比较保守的频率设定,铭鑫视界风GTX560N-1GBD5幻彩版显卡性能还有待于玩家去深入挖掘。在这个火热的夏天,能够用1399元到手一款品质不俗的GTX 560,而仅是散热器就价值300元,也很值得中高端玩家考虑。
