游戏悍将 铭鑫 GTX560 Ti双卡SLI评测

时间:2011-03-28  资料来源:Pconline 阅读次数: 5768

分享按钮
1铭鑫 GTX560Ti显卡特色分析

  【PConline 评测】AMD早在前段时间就推出了新一代产品HD7900系列旗舰合HD7800系列次旗舰显卡,而NVIDIA也将在本月23号强势发布新一代旗舰显卡。作为NVIDIA中高端显卡的GTX 560Ti,目前还是主流显卡市场主力军,受到游戏玩家的追捧。这次笔者为大家带来GTX 560 Ti家族的又一名悍将铭鑫GTX560 Ti中国玩家版双卡SLI的评测,到底在游戏大作中表现如何呢?

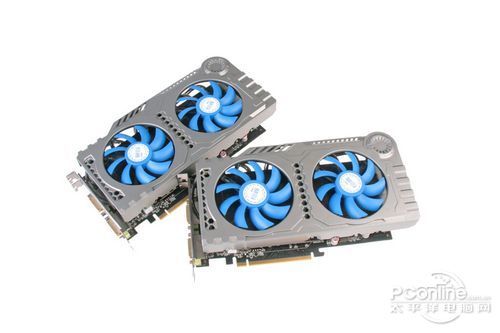

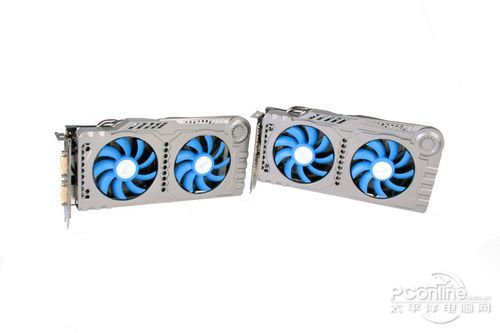

铭鑫GTX560 Ti中国玩家版
游戏悍将 铭鑫GTX560 Ti双卡SLI评测

  铭鑫GTX560 Ti中国玩家版采用10层“倍铜”PCB和10相供电设计,并且配备了六热管“静安芯”散热系统,提供超越水冷的导热能力,玩家无需再耗费金钱更换散热系统!

铭鑫GTX560 Ti中国玩家版
铭鑫 视界风GTX560Ti-2GBD5 中国玩家版图片评测论坛报价网购实价

  铭鑫GTX560 Ti中国玩家版显卡基于全新40nm工艺制造的显示核心,显示芯片的核心代号为GF114,该显卡拥有384个流处理器、32个光栅单元和64个纹理单元,同时标配256bit显存控制器,能够完美支持DirectX 11 API和CUDA。采用了10层PCB倍铜技术设计,用料上采用了超薄铁氧体电感、LFPAK MOSFET、核心加固高分子聚合物电容,顶级用料完美融合,为显卡长期稳定运行提供了保障。

铭鑫GTX560 Ti中国玩家版
铭鑫 视界风GTX560Ti-2GBD5 中国玩家版 图片 评测 论坛 报价 网购实价

本期测试显卡天梯指引位置如下:

  在本期测试中,我们采用了显卡天梯图以便更直观地体现出待测显卡的具体定位以及与当前主流显卡之间的相对性能高低。同时由于显卡发展速度很快,不断有新品上市与被淘汰,因此我们的显卡天梯图也需要不断更新。其中若有瑕疵之处,我们也真心希望广大网友能及时做出批评指正

AAA

PConline显卡产品天梯图说明:

  为了让网友更直观地了解评测显卡的档次,我们引入了天梯图。在显卡天梯图中,我们按产品的性能划分产品档次,段位越高产品档次越高,性能越强。图中“红点”为该系列显卡“公版”产品所在位置。 若评测显卡高于同段位“红点”,则说明该卡的做工性能高于同系列公版产品,若低于同段位“红点”则说明做工缩水。同段位内位置越高,产品的综合实力越强。


2铭鑫GTX560Ti显卡拆解解析

铭鑫 视界风GTX560Ti-2GBD5中国玩家版显卡赏析:

铭鑫GTX560 Ti中国玩家版

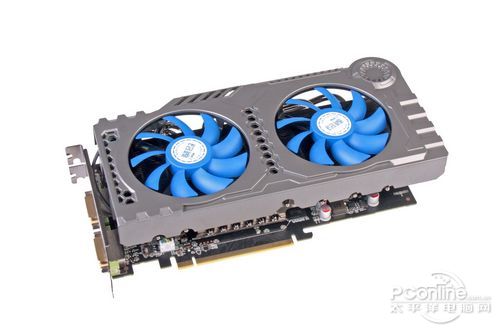

铭鑫 视界风GTX560Ti-2GBD5 中国玩家版显卡

  铭鑫 视界风GTX560Ti-2GBD5中国玩家版显卡基于非公版工艺设计。显卡采用GF114核心,拥有完整的336个流处理器,显卡完美支持DirectX 11、Shader Model 5.0、CUDA3.0、PhysX物理加速、3D VISION以及PureVideo高清硬件加速等技术。

铭鑫GTX560 Ti中国玩家版

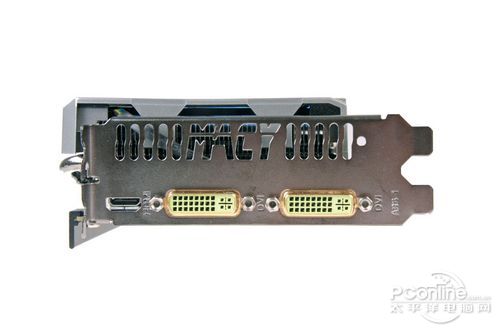

显卡输出接口

  输出方面,显卡搭配电了双DVI+HDMI输出组合,使用纯金EMI全磁屏蔽接口,支持各种类型的双头输出模式以及HDMI高清输出模式,可以实现高达2560x1600的高分辨率输出。

铭鑫GTX560 Ti中国玩家版

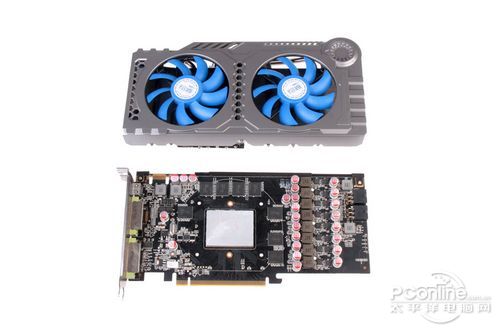

显卡拆解

  散热方面,显卡采用全新6热管“静安芯”散热系统。两组风扇同时相应PWM信号,控温更精确、噪音更低。即使出现单个风扇停转、散热器严重集尘也留有安全空间,让玩家用卡更安心。6热管配合航空级JET喷流设计技术,提供达到甚至超越水冷的导热能力。玩家无需再耗费金钱更换更强的风冷散热。

铭鑫GTX560 Ti中国玩家版

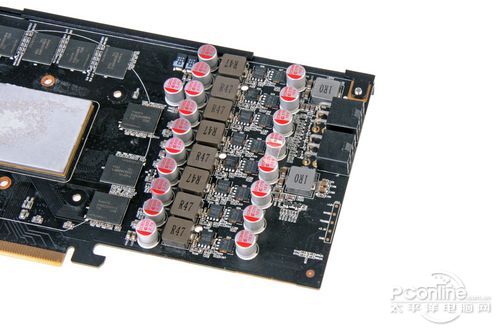

显卡供电电路

  供电方面,显卡采用十相供电+十层PCB顶级“双十”设计。十相供电负载能力较同类GTX560Ti常见的五相供电多出一倍!有效降低供电模块发热量,提供更好的高频稳定性。同时,供电系统基于顶级超薄铁氧电感,这种电感的采用金属材质封装而成,更小巧、更昂贵。较常见的陶瓷电感具备更好的低阻抗及屏蔽、散热能力。

铭鑫GTX560 Ti中国玩家版铭鑫GTX560 Ti中国玩家版

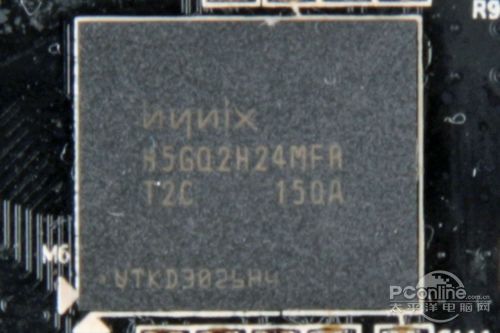

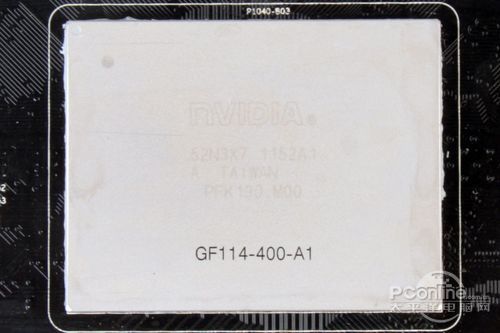

显卡显示核心与显存

  显存方面,显卡搭载GDDR5显存颗粒,显卡预设频率高达940/4400MHz,远超同类产品810/4000MHz。

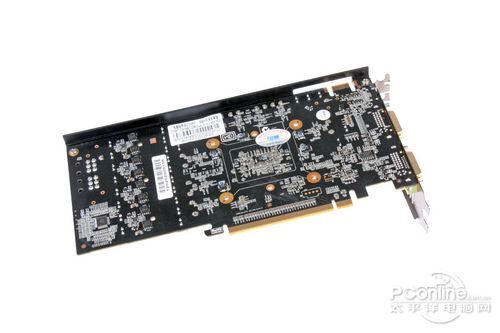

铭鑫GTX560 Ti中国玩家版
显卡的PCB

  豪华的用料和不惜血本的散热系统是铭鑫玩家系列显卡的生存之本,这款铭鑫GTX560Ti中国玩家版拥有“10层“倍铜”PCB+10相供电”的用料,在市场上绝无仅有“双十”顶级配置;6热管配合航空级JET喷流设计技术,提供超越水冷的导热能力,让喜欢超频的玩家玩得舒心用得放心;另外,这款显卡还是业内最高频率的GTX560Ti,预设频率高达940/4400MHz,远超同类产品810/4000MHz的水平,实际性能可想而知了。

3测试平台/3DMark 11性能测试回顶部

显卡测试平台和测试方法说明:

  在平台方面我们采用了顶级的Intel SandyBridge平台(Core i7 3960X + X79)来消除CPU性能瓶颈,以最大限度的发挥出各款显卡的性能。驱动程序方面,N卡驱动为Forceware 295.73 WHQL版本,这款最新驱动让N卡GTX500系列性能也有所提升。在我们的实际测试中,这款最新驱动在新显卡上的整体表现还比较稳定,对新显卡支持比较出色。

硬件平台
CPU
Intel Core i73960X
主板
华硕 P9X79 Deluxe
内存
G.SkillDDR3 1600 4GB x4条
硬盘
西部数据1TB 64M SATA3黑盘
显卡
铭鑫 视界风GTX560 Ti中国玩家版(940/4400MHz,2GB GDDR5) 2块
软件平台
系统软件
Windows 7 64位旗舰版+DirectX 11
驱动程序
N卡驱动Forceware 295.73 WHQL版本
评测软件
DX9:
使命召唤8
孤岛危机:弹头

DX11:
3DMark11
战地3
Heaven Benchmark 2.5
孤岛危机2

功耗温度测试:
GPU-Z
Furmark

  铭鑫GTX560 Ti双卡SLI显卡算是目前发烧级产品,为了让读者更清晰地看出显卡性能对比,我们今天的测试采用的是1920x1080分辨率、最高级别画质设定,以展现显卡性能差距。

DX11理论性能测试:3DMark11

3DMark 11
3DMark 11

  3DMark11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。3DMark11的主界面主要有4个选项卡,第一个为Basic,提供最通用的测试模式以及测试方式。相比Vantage版本的4种等级的测试模式,3DMark11精简到评测环境最常用的3种,也就是我们熟悉的Entry、Performance以及Extreme,分别对应为E档、P档与X档。今天我们测试用的是对硬件压力最大的X档。

测试成绩:

aa

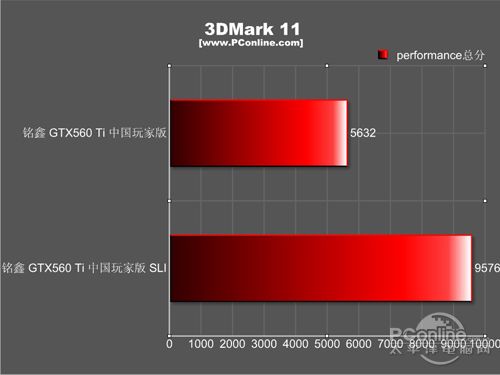

3DMARK 11测试成绩(P模式)

  在这个基准测试环节,双卡平台跑分达到9576分,将近破万,性能强劲,而单卡平台也达到中高端游戏水平。

4《战地3》游戏测试回顶部

《战地3》游戏测试:

  2011年10月25日,世代DX11年度巨作《战地3》终于正式发布,作为当前PC军事题材射击游戏的两大支柱之一,《战地3》这次绝对没有让玩家失望,借助全新开发的“寒霜2”引擎,《战地3》对DX11提供了完美支持,游戏中细腻的光照/粒子效果、乱真的场景渲染、大面积的物理破坏效果、畅快的射击感受、精良的枪械手感,让这款游戏终于为我们展现了DX11次世代大作的震撼威力。同时,采用的全新DX11“寒霜2”引擎,在3D建模精度、画面渲染、特效呈现、物理效果等方面,都达到了当前PC游戏的顶点水平,为次世代DX11游戏大作树立了一个标杆,因此成为了我们测试当前显卡实际游戏性能的一个重要参考。

战地3
战地3

  在《战地3》游戏单人模式下,我们精选了“追猎行动”关卡来进行测试,在这个测试场景中,我们在正式进入游戏后不进行任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角时间内的平均帧速。

测试结果:

测试成绩

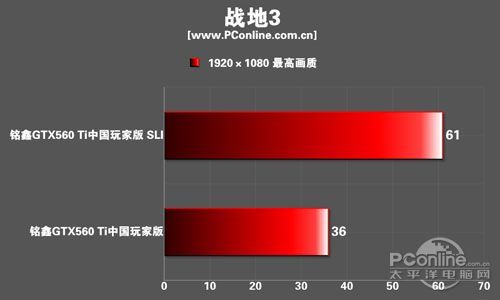

《战地3》测试成绩(DX11,最高画质,开启4xAA)

  在《战地3》测试环节,双卡交火的效率非常高,性能近乎达到单卡的两倍,帧速达到61FPS。

5《孤岛危机2》游戏测试回顶部

《孤岛危机2》游戏测试:

  在DX11《孤岛危机2》中,玩家将再次穿上奈米生化服,并前后分别扮演CELL与Marines两个角色,以遇袭后的纽约为游戏背景,与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力,玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领,在高精度建模、高质量贴图的虚拟场景中,手持各种高科技枪械,最终完成“拯救世界”的艰巨重任。

孤岛危机2
《孤岛危机 2》 游戏海报

  《孤岛危机2》采用了第三代CryEngine引擎,强化了游戏贴图、人物模组、光影特效等多种游戏表现,走在了DX11游戏画质的最前沿,对玩家来说,《孤岛危机2》游戏世界绝对是一场视觉风暴。

孤岛危机2

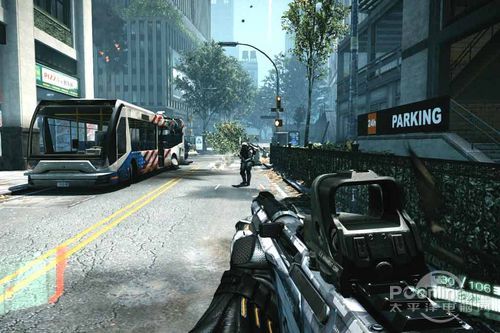

《孤岛危机2》游戏截图

  在《孤岛危机2》游戏单人模式下,我们选择了任务模式下,“Out of the Ashes”关卡来进行测试,在这个场景测试过程中,我们在正式进入游戏画面后不作任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角时间内的平均帧速。

测试结果:

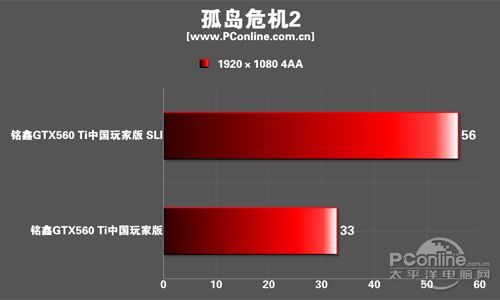

测试成绩

  《孤岛危机2》的测试中,双卡SLI的GTX560Ti流畅运行,而单卡则基本流畅运行,在某些大场面的时候显得有点吃力。

6《使命召唤8》游戏测试回顶部

《使命召唤8》游戏测试:

  《使命召唤8:现代战争3》由Infinity Ward制作开发,剧情紧接《使命召唤6:现代战争2》以及《使命召唤4:现代战争》,是《使命召唤》系列游戏的又一款重磅强作,是当今玩家口碑最好的王牌FPS游戏大作。《现代战争3》延续了《使命召唤》系列游戏的优秀传统,更注重操作手感、玩家体验,并不苛求硬件性能,也正因此,游戏在战场营建、气氛渲染上非常出色,非常值得当前主流游戏玩家一试身手。

使命召唤8
使命召唤8

  在《使命召唤8》游戏中,我们选择了第一幕“黑色星期二”关卡来进行测试,在这个测试场景中,我们在进入游戏后不进行任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角下的平均帧速。

测试结果:

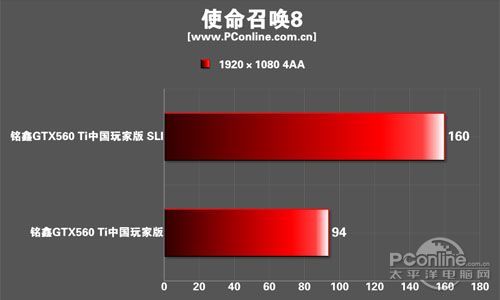

测试成绩

  使命召唤系列游戏更加注重的是操作手感和玩家体验,对硬件性能并无苛刻的要求,GXT560Ti已经可以完美运行,因此双卡SLI和单卡的游戏体验已经难以分辨两者的差别。

7《孤岛危机:弹头》游戏测试回顶部

《孤岛危机:弹头》游戏测试:

  基于CryengineII的《孤岛危机:弹头》至今仍是公认最变态的3D游戏,玩家们还戏称为“显卡危机”,可见其对显卡性能要求之高。用这个游戏进行测试,更能够显现出高端发烧显卡的极限性能。

《孤岛危机:弹头》
《孤岛危机:弹头》

测试结果:

测试成绩

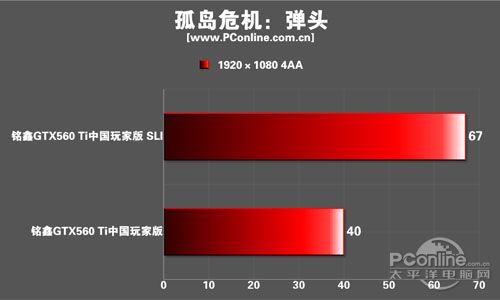

《孤岛危机:弹头》测试成绩(DX10最高画质)

  在这个测试环节,双卡SLI的成绩超过了60帧,已经达到流畅水准,而对比单卡成绩,则基本流畅运行。

8温度功耗测试/评测总结回顶部

显卡温度与平台功耗测试:

  在测试之前需要说明的一点是,由于我们无法测试单张显卡的独立功耗,因此在测试中所有的功耗成绩均为整机功耗,测试频率均为默认频率。我们采用高负荷FurMark进行烤机测试,5分钟后记录核心满载时的温度;然后待机5分钟,在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗,测试环境保持在室温20摄氏度。

GTX 560Ti

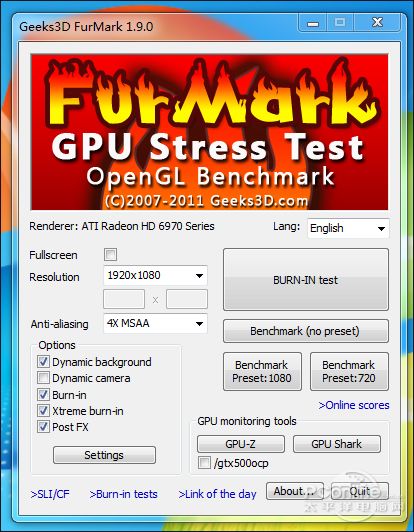

最新版本Furmark

GTX 560Ti

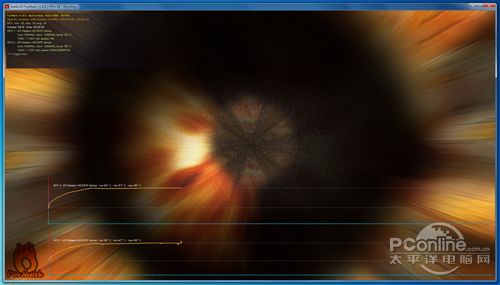

满荷载测试界面

  新版本的Furmark支持多卡互联,并且加入了防GTX500系列显卡智能节电的功能,为我们的满载功耗测试提供了一个公平公正的稳定性测试环境。

测试成绩:

功耗

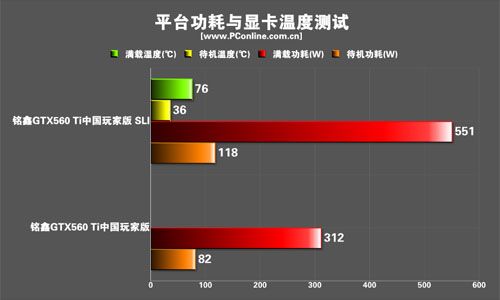

各款显卡温度测试(室温20摄氏度)和功耗测试

  当前的独立显卡在待机状态下,核心频率都会自动降低以节约电能,在室温25摄氏度,铭鑫 视界风GTX560U-1GBD5中国玩家版显卡在全新6热管“静安芯”散热系统的强力降温作用下,待机温度达到正常水平,而满载温度也表现出色,仅为76摄氏度,这让玩家可以尽情地游戏而不用担心显卡由于过高负载温度造成游戏的不稳定;由于双卡的SLI,功耗方面较单卡测试中要高出不少,但铭鑫也将供电部分优化出色,功耗属于正常水准。

PConline 评测室总结:

GTX 560Ti
铭鑫 视界风GTX560Ti-2GBD5 中国玩家版 图片 评测 论坛 报价 网购实价

  双卡SLI的铭鑫 视界风GTX560U-1GBD5中国玩家版显卡成绩超越对手的HD7950,但在功耗方面却也大大地比对手HD7950要高,而这次评测的两张铭鑫 视界风GTX560U-1GBD5中国玩家版显卡在散热和供电部分都作出优化,致使显卡的性能难够完全发挥出应有的水平。
