这是要GTX650退市?699元HD7770评测

时间:2013-12-16  资料来源:pconline 阅读次数: 3450

分享按钮

1主流市场的利器!699元HD7770

  【PConline 评测】DIY业界素有“买新不买旧”的说法,虽然R7、R9 200系列已经出现市场,但对于主流价位上,HD7700系列依然重要,这次来到评测室的是铭鑫图能剑HD7770N-1GBD5昇镭版显卡,价格进一步拉低到699元,毫无疑问这对NVIDIA阵型的GTX650和自家的HD7750带来威胁,铭鑫这么一款显卡其用意何在呢?我们先测后评。

铭鑫

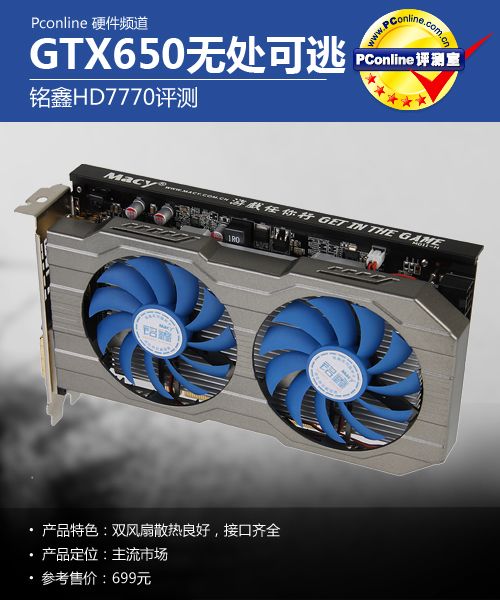

铭鑫图能剑HD7770N昇镭版显卡概况

  HD7770凭借着全新28纳米工艺、GCN架构的Cape verde显示核心制造,显卡默认核心频率高达1000MHz,这也是业界第一款“GHz”水准的公版显卡,拥有更高的性能和更低的功耗控制。如今HD7770产品市场早已相当纯熟,所以说铭鑫现在推出HD7770稳定性毋容置疑。

铭鑫HD7770
铭鑫 图能剑HD7770N-1GBD5昇镭版 图片 评测 论坛 报价

铭鑫HD7770
显卡背面

铭鑫HD7770
PCB加固条

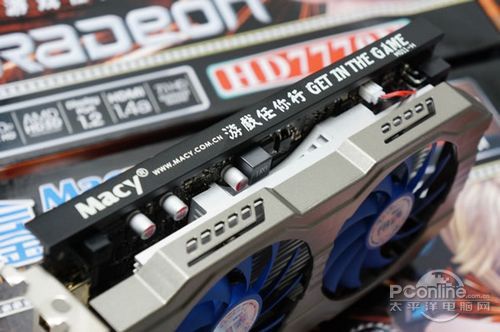

  整铭鑫图能剑HD7770N-1GBD5昇镭版正面采用金属质感外壳配上两个8cm蓝色风扇,外形低调。PCB背部元件并不复杂,焊点非常工整。同时配备高科技铁条,防止PCB因重力作用而变形,看起来比较牢靠。

铭鑫HD7770

  接口非常齐全,VGADVI、HDMI、Displayport应有尽有,接口齐全是相比其他HD7770最大的优势。

铭鑫HD7770

  显卡需要外接一个6pin电源,不过经小编实测,不接电源居然也能正常启动,不过还是有点意外的。

铭鑫图能剑HD7770N昇镭版显卡参数规格说明

铭鑫图能剑HD7770N 昇镭版 参数规格对比
显卡
铭鑫图能剑HD7770N昇镭版
AMD HD7750
AMD R7 260X
架构
Cape Verde Cape Verde Bonaire
流处理器 640 512 896
制作工艺 28纳米 28纳米 28纳米
核心频率 1000MHz 900MHz 1100MHz
显存频率 4500MHz 4500MHz 6500MHz
显存规格 1GB GDDR5 1GB GDDR5 2GB GDDR5
显存位宽 128bit 128bit 128bit
价格 699元 599-699元 999-1099元

  参数上,铭鑫图能剑HD7770N-1GBD5昇镭版和公版一样,毫无疑问性价比上秒了GTX650。于是这次我们把AMD同门的HD7750以及新近出现的R7 260X作为对比对象,看看三者的性价比到底如何。下面我们继续探究显卡内部,寻找当中的亮点。

芯片型号: AMD Radeon HD 7770 输出接口: 1×VGA接口,1×DVI-I接口,1×HDMI接口,1×Display Port接口
显存容量: 1024M 显存类型: GDDR 5
核心频率: 1000MHz 显存频率: 4500MHz
网友评分: 0.0 参数 报价 图片 点评 评测 论坛 经销商

2显卡拆解:用料中规中矩,能保障稳定

铭鑫图能剑HD7770N-1GBD5昇镭版拆解赏析

  铭鑫图能剑HD7770N-1GBD5昇镭版的散热器非常好拆,只需拧下4颗螺丝即可卸下散热器。

铭鑫HD7770

铭鑫HD7770

  由于HD7770发热量比较低,所以散热器并没有配备热管散热,而是简单的铝合金散热器,底座为简单的铝合金触面。可以看到两个风扇已经全部覆盖散热鳍片,甚至还稍稍超出了。

铭鑫HD7770

铭鑫HD7770

  风扇采用两针的供电设计,不支持温控。散热鳍片相当稀疏,不过得益于两个风扇的大风量,散热效能应对HD7770的热量完全足够。

铭鑫HD7770

铭鑫HD7770

  HD7770对供电要求并不高,所以PCB上还是相对空旷的。这样设计的好处是PCB layout简单,而且电路布局不会因为过于密集而积热。元器件采用全固态电容与全封闭电感,一共11个电容,与铭鑫的HD7750设计如出一辙。

铭鑫HD7770
前端电路

铭鑫HD7770
后端电路

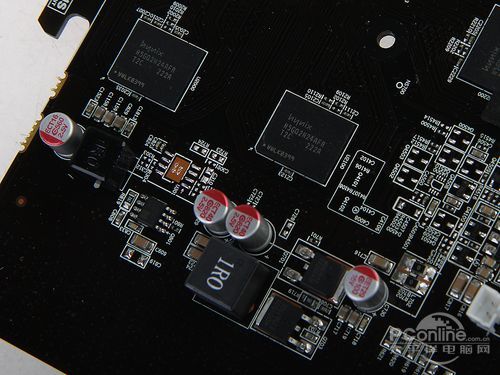

  采用2+1相分离式供电设计,用料为铁素体电感+固态电容+8脚MOS管,没有惊喜,比公版7770的3+1稍弱。

铭鑫HD7770

铭鑫HD7770

  4颗海力士0.5ns DDR5显存组成了128bit/1GB规格,默认核心/显存频率为1000Mhz/4500MHz,参数保持在公版的水准。在接下来的测试中,我们主要看看它的性能与7750以及新秀R7 260X的差距

3理论测试成绩:跟R7 260X还有点差距回顶部

测试平台说明:

铭鑫HD7770
评测平台信息(点击下载鲁大师

硬件平台
CPU Intel Core i7 4770k
主板 技嘉Z87
内存 三星 DDR3 1600 4GB×4(8-8-8-24)
硬盘 西部数据1TB 64M SATA3黑盘
电源 LEPA G1600-MA-EU
显卡
铭鑫图能剑HD7770N-1GBD5昇镭版(1000/4500)
AMD HD7750(900/4500)
AMD R7-260X(1100/6500)
软件平台
操作系统 Windows 7 SP1 64位旗舰版+DirectX 11

显卡驱动

AMD 催化剂13.11
测试项目

理论性能测试:
3DMark 11
新3DMark Fire Strike

游戏性能测试:
地铁:最后的曙光
热血无赖
战地4
使命召唤9
古墓丽影9

功耗测试:
GPU-Z
Furmark

  测试平台软硬件配置如上。铭鑫图能剑HD7770N-1GBD5昇镭版定位主流级别,价格处于HD7750与R7-260X之间,加入这两块显卡做对比,我们可以知道其性价比上的优劣势。

3DMark理论性能测试

  3D理论测试部分,我们选取了新3DMark和3DMark 11进行测试。

铭鑫HD7770

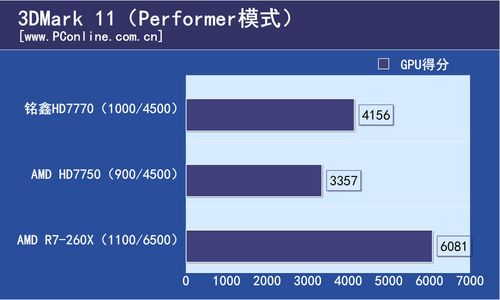

3DMark 11测试成绩对比

铭鑫HD7770

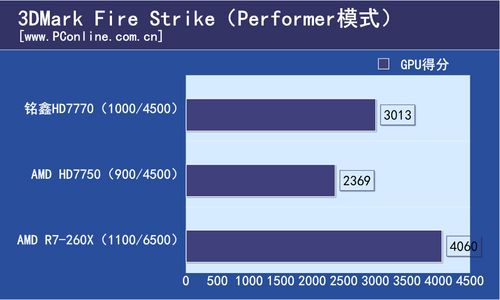

新3DMark测试成绩

  测试小结:在3D基准性能测试中,HD7770的性能表现果然是处于HD7750和R7-260X之间,唯3DMark 11的成绩与R7-260X差距比较大,低了30%左右。

扩展阅读:3D理论测试设置

3D理论测试软件 设置
软件
设置
新3DMark
《新3DMark》
Performance

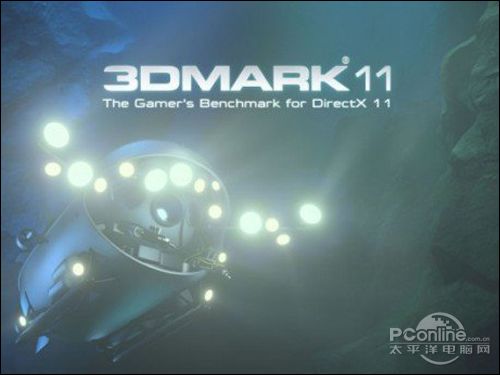

3DMark 11
《3DMark 11 V1.02》
Performance
4游戏测试:还是可以玩1080P的游戏

一页看游戏评测:性能有什么优势?

  从分数不容易看出显卡的实际性能,因此,我们选取目前市面上热门的六款游戏对显卡进行测试:

-----------------------------------------------------------------------------

关于游戏帧数(FPS)的意义

  游戏帧数是反映游戏是否流畅运行的标准,大 多数情况下可这样归类,没有可玩性:帧数低于30FPS;可以 接受:帧数30-50;流畅运行:帧数50-60;完美运行:帧数大于等于60。也就是说一般情况下帧数大于60意义不大,这时可以调 高游戏画质获得更加的视觉效果。

-----------------------------------------------------------------------------

铭鑫HD7770

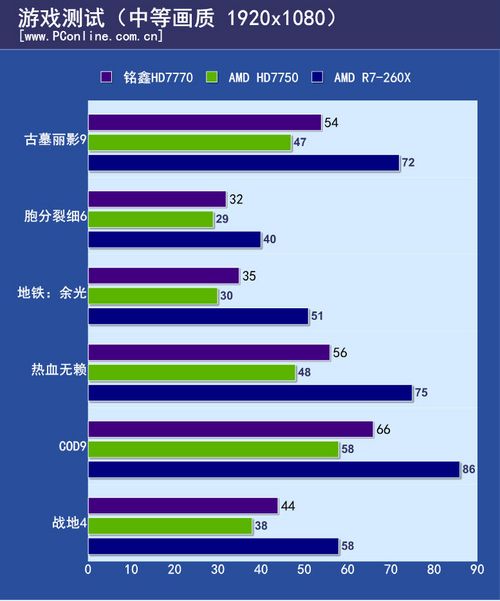

  我们运行了六款游戏,根据游戏对配置的要求来进行不同的画质设置,分辨率为1920x1080环境下,综合游戏表现基本与预期相一致,性能处于HD7750以及R7-260X之间。

评测成绩汇总(1920x1080分辨率,仅限于上述测试游戏)
铭鑫HD7770 PK AMD HD7750
+17%
铭鑫HD7770?PK AMD R7-260X
-26%

  铭鑫HD7770领先HD7750达到17%,属于预料之中,落后于R7-260X达到26%,相当于落后了一档。看价钱份上,这一档也是理所当然的。除了部分游戏只能开到最低画质,一般游戏中等画质均可接受。

-----------------------------------------------------------------------------

扩展阅读:游戏的设置和测试方法

所测试游戏的设置和测量方式
游戏
游戏设置
测试方法
地铁:最后的曙光
《地铁:最后的曙光》
medium画质+AF4X 自带Benchmark
测试游戏
《热血无赖》
中画质, 高抗锯齿,1920x1080 自带Benchmark
细胞分裂
《细胞分裂6》
中等画质,4MSAA,关闭物理加速,1920x1080 Frps软件采集,单人战役-飞机跑道关卡开始的即时演算动画,约35秒
古墓丽影
《古墓丽影9》
中等画质,1920x1080 游戏自带benchmark
战地4
《战地4》
中等画质,MSAA 4X,HDAO Frps软件采集,上海之围关卡,从画面开始到主角下车一幕
孤岛惊魂2
《COD9》
中等画质+DX11+4MSAA 使用Fraps,“精英联盟”关卡从画面渲染开始至直升机坠地
5显卡温度、平台功耗测试

温度和平台功耗测试

  在测试之前需要说明的是,由于无法测试单张显卡的独立功耗,本轮测试中所有的功耗成绩均为整机功耗,测试过程中用功耗测试仪进行检测。为了更好的反映显卡散热性能差距,我们在烤机完毕之后待机5分钟,让显卡自然降温,记录此时的温度和功耗(室内温度保持在24摄氏度)。

铭鑫HD7770

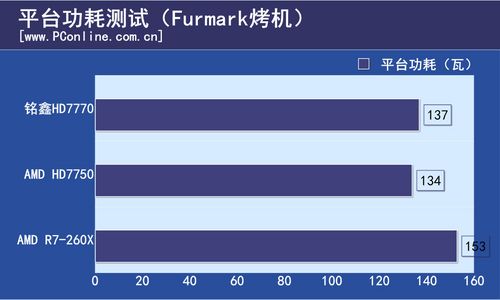

测试成绩对比(平台功耗)

铭鑫HD7770

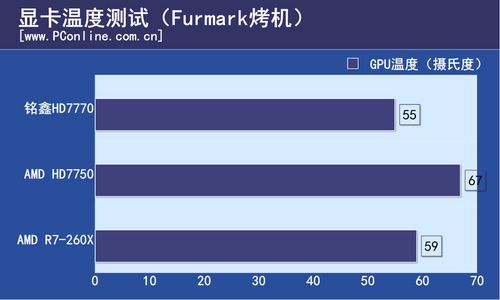

测试成绩对比(温度)

  平台功耗方面,铭鑫HD7770功耗与HD7750持平,这也是因为用了同一个核心所致。而新一代的260X则稍稍高出一点,不过差距也不大。温度方面,得益于铭鑫HD7770的双风扇高效散热,温度表现最为优秀。

扩展阅读:功耗温度测试方法

3D理论测试软件 设置
测试项目
设置

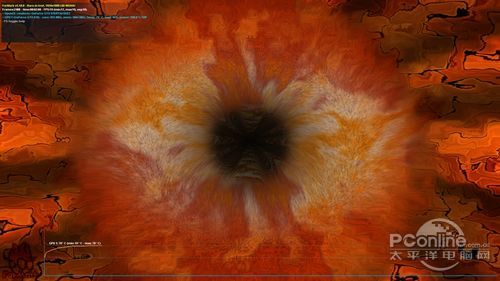

FURMARK
Furmark
1920x1080 benchmark 15min
6总结:定位主流市场,具性价比回顶部

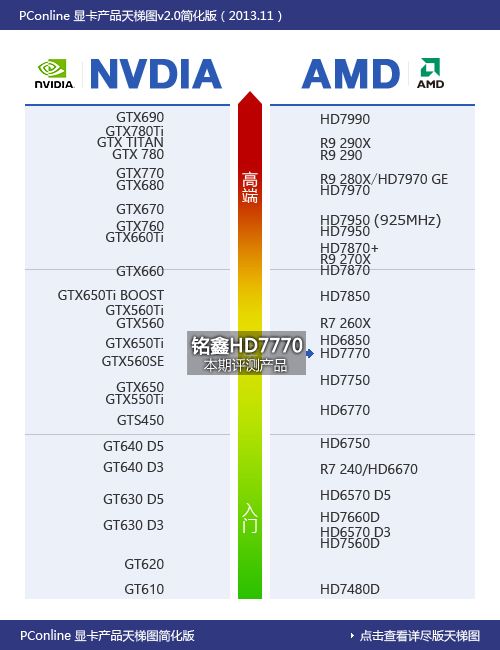

铭鑫图能剑HD7770N昇镭版天梯指引位置如下:

天梯图

  PConline显卡天梯图说明:铭鑫这款HD7770频率跟公版一样,毫无疑问性能也没有太多的变化,我们再一次引用天梯图来说明HD7770的位置。



PConline评测室总结:

  评测到最后,我们似乎可以得出这么一个结论:铭鑫图能剑HD7770N-1GBD5昇镭版性能与公版无异,唯散热系统做的比公版更好,但是还有改善余地。没有浮夸的设计,没有多余的累赘,也没有多余的性能,不超频的情况下应该会是相当稳定的,就卡本身定位来说不卑不亢,不过加上699元的给力报价,性价比确实闪亮。

铭鑫图能剑HD7770N-1GBD5昇镭版优缺点点评
优点
缺点

1、散热优秀
2、性价比高

  从宏观角度来看,尽管AMD已经发布了R7、R9 200系列,但在主流的价位上,依然没有新品可以很好替代HD7750、HD7770的位置。铭鑫这款HD7770,不仅可以准确找到定位,而且给出的售价相当吸引,让原本考虑GTX650和HD7750的网友多一个更强性能的选择。
